Зачем нужен насос в канализации?

Нам часто приходится отвечать на вопрос: «Для чего применяются канализационные установки?»

Если говорить кратко, то необходимость в таком оборудовании возникает тогда, когда стоки не уходят самотёком. Для примера давайте рассмотрим три случая.

Перенос кухни или прачечной в другое место

Такую перепланировку осуществляют для того, чтобы переоборудовать кухню в дополнительную жилую или рабочую площадь.Скажем сразу, что такая перепланировка в квартире требует получения специального разрешения в БТИ, без которого работы начинать нельзя.

В новое место переносится не только мебель и техника, но и инженерные системы – водопровод, электричество и канализация. Для монтажа последней важно соблюдение уклонов в сторону стояка. А в случае перепланировки соблюсти это условие бывает крайне трудно. Тут вам на помощь и приходят специальные канализационные насосы, которые принудительно удаляют стоки от мойки, стиральной и/или посудомоечной машины.

Оборудование дополнительного санузла в подвале дома

Хозяева частных домов могут оборудовать в своих подвалах сауны, спортивные залы, ремонтные мастерские и другие помещения, в которых необходим санузел. Обычно в этом случае санузел находится ниже уровня канализации. Тут не обойтись без принудительного удаления сточных вод.

Откачка конденсата

В процессе работы конденсационных газовых котлов, систем вентиляции и кондиционеров образуется большое количество конденсата.

Для примера, конденсационный котел мощностью 24 кВт вырабатывает в сутки около 30 литров жидкости, которую нужно куда-то утилизировать. В России, чаще всего, ее просто сливают прямо в канализацию, а в Европе конденсат сначала попадает в нейтрализатор. Чаще всего, котёл находится далеко от санузла или ванной комнаты и для того, чтобы конденсат попал в канализацию, необходим насос.

Выбор канализационного насоса по напорной характеристике

Перед приобретением насосной установки необходимо точно убедиться, что она справится с поставленными вами задачами. Для этого нужно открыть паспорт и рассмотреть напорную характеристику изделия, которая выглядит вот так:

Для примера предположим, что вам необходимо поднять сточные воды на высоту 4 метра. Производительность насоса при этом составит 65 л/мин (3,9 м³/ч). Если для ваших нужд этого будет достаточно, то данная модель вам подходит. Также, производители часто делают схематичные картинки, на которых показано отношение длин вертикального и горизонтального напорных участков:

Различные виды канализационных установок

• Профессиональные – применяются на предприятиях общественного питания, школах, детских садах и в любых других местах, где нужна высокая производительность оборудования (измеряется в м³/час).
• Бытовые – используются в частных домах и квартирах. Их технические характеристики не такие внушительные, как у профессиональных, но их будет вполне достаточно для решения типовых задач.

Теперь давайте рассмотрим все более подробно.

Бытовые канализационные установки

Производители, представленные в нашем ассортименте:

Grundfos – датская компания, имеющая на данный момент представительства и производства в 56 различных странах мира. Является одним из мировых лидеров по производству насосного оборудования.

SFA – французская компания, являющаяся пионером в сфере разработки канализационных насосных систем. Основана в 1958 году и на данный момент имеет 24 представительства по всему миру.

Unipump – российский бренд, основное производство которого расположено в КНР. Компания была основана в 2000 году, а в 2014 году она прибрела производственную базу на территории РФ – Бавленский электромеханический завод.

Для удобства разделим ассортимент данных производителей по функциональному назначению.

Для кухни и ванной

Не все канализационные насосы можно использовать на кухне. Связано это с высокой температурой стоков от посудомоечных и стиральных машин, а также с тем, что в них содержится много органических жиров, из-за которых выходят из строя резиновые детали.

В нашем ассортименте представлены три модели, предназначенные специально для кухни и ванной:

– до 3 подключений (раковина, мойка, биде, ванна , душ, стиральная или посудомоечная машины), постоянно работает при t ≤ 75° С и кратковременно до 90° С. Устойчива к содержанию масла и жира в поступающей воде. Не имеет измельчителя, справляется с частицами до 20 мм. Поддерживает напор до 8,5 метров, наибольший расход равен 12,24 м³/ч (до трех подключений) . Входной d = 32, 36, 40 или 50 мм, на выходе d = 22, 25, 28, 32, 36 или 40 мм. – имеет следующие технические характеристики: tmax = 65° С, поддерживает до 4 одновременных подключений (раковина, мойка, биде, ванна , душ, стиральная или посудомоечная машины), максимальный расход 6 м³/час, нет встроенного измельчителя , трубы на входе и выходе 40/32 мм, мощность 400 Вт, напор до 5 м по вертикали . Обладает низким уровнем шума. – бытовой санитарный насос, используемый для откачивания стоков от кухонных моек, биде, раковин, стиральных и посудомоечных машин. До четырех одновременных подключений. Имеет следующие технические параметры: tmax = 65° С, потребляемая мощность – 400 Вт, рекомендуемый диаметр напорной части – 32 мм, наибольший напор – 4 м (по горизонтали до 40 м), максимальная производительность 7,8 м³/ч.

Для душевых кабин и раковин

Для душевых кабин и раковин в нашем ассортименте есть специальные насосы, обладающие небольшими габаритами и низким уровнем шума:

– имеет максимальный напор 5,5 м, а максимальный расход равен 7,14 м³/ч. Мощность 620 Вт. Входной d = 32, 40 мм, на выходе d = 22, 32 мм. Температура не должна превышать 50° C. – обладает следующими характеристиками: напор 3,5 м, производительность 3,3 м³/ч, t = 35° С (кратковременно до 50° С).

Так как все три модели предназначены для работы исключительно с серыми стоками без крупных твердых частиц, то в них нет и не может быть режущего механизма . Кроме того, для защиты вала насоса от наматывания на него волос рекомендуется использовать специальные сетки.

Теперь перейдем к рассмотрению станций с возможностью подключения унитаза.

Для подключения унитаза

В эту подгруппу входит большая часть из представленных в нашем ассортименте канализационных насосов. Они подключаются непосредственно к унитазу при помощи специальной манжеты ( в комплекте поставки есть все необходимое для монтажа ). При смыве фекалии попадают внутрь установки, где происходит их измельчение и последующее удаление по напорной трубе до стояка.

А теперь от общих слов перейдем к рассмотрению нашего ассортимента:

– Для подключения напольного унитаза с прямым выпуском. Возможно дополнительное подключение раковины или биде. Для напорного участка канализации используются трубы диаметром 22 – 40 мм. Унитаз соединяется через манжету 110 мм, а серые сточные воды по канализационным трубам 32. 50 мм . Максимальный напор равен 8 м, а расход 8,9 м³/ч. Рабочая температура перекачиваемой жидкости не должна превышать 50° С. – отличается от WC1 возможностью одновременного подключения унитаза и трех источников серых стоков . Остальные характеристики одинаковы. – разработана специально для подключения подвесных унитазов (инсталляций). Все характеристики идентичны Sololift2 WC-3.

– только для подключения унитаза, мощность 400 Вт. Напор до 4 метров. Наибольшая производительность 5,4 м³/ч. Температура перекачиваемой жидкости не должна превышать 35° С (короткий промежуток времени возможна работа при t = 50° С). Обладает низким уровнем шума. – насосная станция, с возможностью подключения унитаза и еще 3 источников серых стоков. Паспортные характеристики: откачивание по вертикали до 5 м, по горизонтали до 100 м; мощность 400 Вт; входные трубы 110 и 40 мм; выходные напорные трубы 22, 28, 32, 40 мм; наибольшая производительность 5,4 м³/ч; температура стоков до 35° С (кратковременно до 50° С). По сравнению с предыдущим поколением данной модели, снижен уровень шума. – бытовая насосная станция с измельчителем для подключения унитаза, биде, раковины и душа. Имеет следующие параметры: напор до 4 метров (по горизонтали до 80 м.), мощность 470 Вт, максимальный расход 7,2 м³/ч, максимальная температура откачиваемой жидкости 50° С.

–поддерживает одновременно до 3 подключений (унитаз + раковина, биде, душевая кабина). Мощность 600 Вт, производительность до 7,2 м³/ч, напор по вертикали до 9,5 м, температура стоков до 40 °С. Входные диаметры: 110, 40 мм. Напорный трубопровод 32 мм. – бытовая канализационная установка с измельчителем. Предназначена специально для подключения к инсталляции с подвесным унитазом . Кроме этого, могут быть подключены еще 2 источника серых стоков (диаметр трубы 40 мм). Технические характеристики: мощность 400 Вт, производительность до 6 м³/ч, tmax = 50° С, максимальный напор до 7 м. (по горизонтали до 70 м.).

А теперь мы кратко расскажем вам о профессиональном оборудовании для откачивания сточных вод.

Профессиональные канализационные насосы

Как говорилось выше, они созданы специально для работы с большими объемами стоков. Применяются они не только в ресторанах, кафе и тому подобных общественных местах, но и в больших коттеджах.

Для примера расскажем о системе французской фирмы SFA под названием Sanicubic 2 Classic. Она имеет в своем составе два электрических двигателя мощностью 1500 Вт каждый, и обладает следующими характеристиками:
Диаметры входа – 40/50 и 100/110 мм.
Производительность до 12 м³/час.
Напор по вертикали 11 м.
Максимальная дальность по горизонтали 110 м.
Рекомендуемый диаметр напорных трубопроводов 50 мм.
Допустимая t = 35° С. Кратковременно t = 70° С.

Sanicubic 2 Classic откачивает сточные воды от унитазов, раковин, душевых кабин, моек, посудомоечных и стиральных машин. Чаще всего его применяют, когда нет возможности оборудовать септик ниже уровня дома, либо когда он находится на значительном расстоянии от него.

В свою очередь, на предприятиях общественного питания иногда возникает необходимость перенести часть производственных помещений (для примера это могут быть мойки) в подвал, в котором канализация проходит высоко под потолком.

Для решения такой проблемы применяется другой продукт от SFA под названием Sanicom – это высокопроизводительная модель, рассчитанная на высокие температуры и интенсивное использование.

Ее характеристики:
Предназначена для откачивания серых стоков без твердых включений.
Напор до 10 м.
Максимальная производительность 7,8 м³/час.
Дальность по горизонтали до 80 м.
Рекомендуемый диаметр напорного трубопровода 32-40 мм.
Допустимая t =35° С (кратковременно до 90° С).
Потребляемая мощность 1300 Вт.

Далее мы расскажем о правилах монтажа, которые необходимо соблюдать для правильной работы вашего оборудования.

Правила монтажа канализационных установок

На каждую конкретную модель требования могут отличаться. Поэтому перед началом работы мы настоятельно рекомендуем внимательно ознакомиться с документацией .

Краткий список рекомендаций выглядит так:

• Если необходим вертикальный участок напорного трубопровода, то его нужно располагать непосредственно возле насоса. Иначе возникает риск появления засора.
• Напорный трубопровод должен быть жестким с неразъемными соединениями. Например, полипропиленовой трубой PN10 с наружным диаметром 32 или 40 мм.
• Горизонтальный напорный участок делается с уклоном в сторону стояка.
• Все входящие в прибор патрубки должны быть проложены с уклоном 3° в сторону прибора.
• Избегайте применения отводов под 90°. Изгибы должны быть плавными и выполняться при помощи отводов под 45°.
• Если у вас есть несколько насосов, то у каждого из них должен быть свой вход в стояк.
• Насос должен быть доступен для обслуживания.

Это наиболее универсальные требования по монтажу такой аппаратуры. Тем не менее у каждой отдельной модели могут иметься свои нюансы монтажа. Поэтому необходимо внимательно прочитать паспорт и все обдумать.

Бытовые канализационные насосные установки

Создание комфортных по современным понятиям систем водоотведения в ряде случаев затруднено в связи с особенностями расположения жилых и технических помещений. В данной статье речь пойдет о том, как обустроить систему канализации, если квартира расположена в цокольном этаже и о создании дополнительного второго санузла. В этих случаях не обойтись без бытовых насосных установок

Многие возводимые в настоящее время жилые многоэтажные здания предусматривают наличие двух санузлов. Здесь присутствуют как бы две раздельных жилых зоны — одно- и двухкомнатная, и к каждой прилагаются отдельные «удобства». В случае если нет второго санузла, а метраж квартиры это позволяет, можно использовать для него, например, часть прихожей. В соответствии с действующими нормативами, обустраивать «мокрые» помещения (санузлы, кухни и пр.) можно не в любом месте квартиры, даже если это не сопряжено с разрушением «капитальных» перегородок или иными вмешательствами в конструкцию несущего каркаса здания. Прихожая относится к техническим помещениям, поэтому такой проект перепланировки вполне может быть утвержден БТИ.

Особенности канализационной насосной установки

Для того, чтобы оборудовать в квартире дополнительный санузел необходимо решить вопрос отвода канализационных стоков к общему стояку. В условиях городской квартиры эта задача не из простых. Даже если свести все стоки (от унитаза, раковины и душевой кабины) в одну общую трубу, то ее диаметр должен быть не менее 100 мм (при наличии в санузле унитаза), а уклон — 1-2% (т.е. перепад по вертикали 1-2 см на каждый метр трубы). Чтобы стоки беспрепятственно стекали самотеком, все это должно пролегать ниже уровня слива из унитаза и душевой кабины – в полу. Если поднимать его уровень, то делать это придется не только в новом санузле, но и по всему пути пролегания трубы, что нецелесообразно.

Преодолеть эту проблему можно с помощью системы принудительного откачивания канализационных стоков с применением компактных бытовых установок (рис. 1). Их характеристики дают возможность прокладывать трубы не только в полу, а и в стенах или даже за подвесным потолком. Данные установки работают практически бесшумно и заключены в компактный гигиеничный пластиковый корпус, что позволяет разместить его непосредственно рядом с унитазом или за ним. Они представляют собой комбинацию водосборного резервуара и насосного узла. При этом с помощью ряда моделей можно отводить стоки сразу от нескольких точек. Например, одновременно откачивать сточные воды от подвесного унитаза, раковины и душевой кабины. Вместо последней можно подключить также биде
или писсуар.

Рис. 1. Бытовая установка для отвода стоков

Подобные насосные установки оборудуются ножом-измельчителем и обратным клапаном. Встроенный измельчитель способен справиться не только с туалетной бумагой, но даже, например, с предметами женской гигиены в случае их попадания в унитаз, что практически исключает вероятность засорения стока. Принцип действия заключается в том, что после пуска воды мотор автоматически включается и приводит в движение ножи. В течение 3-4 сек ножи измельчают частицы, находящиеся в загрязненной жидкости, и стоки удаляются. После этого насос снова готов к работе. Электрическое подключение канализационных установок – к бытовой сети переменного тока 220 В, 50 Гц.

Подбор канализационной насосной установки

Применение бытовых насосных канализационных установок, как правило, не требует проведения отдельных расчетов. Модели подбирают в зависимости от типа и количества сантехприборов. К примеру, одна из самых простых установок Sololift2 WC-1, производства Grundfos (Дания), предназначена для отвода стоков от унитаза и имеет один дополнительный вход для присоединения раковины.

В то же время к насосным канализационным установкам из той же серии CWC-3 можно подключать до 5 точек, например, унитаз, раковину, душ, стиральную машину и др. (рис. 2). Она может пропускать до 8,2 м 3 /ч стоков с допустимой температурой до 50°C, а максимальный напор составляет 8,5 м. Потребляемая мощность – 620 Вт. Это позволяет использовать нагнетательный трубопровод небольшого диаметра (от 22 до 40 мм). При этом он может достигать 100 м в длину и иметь до четырех колен. К тому же, есть возможность поднять нагнетательный трубопровод на высоту до 6 м, что позволяет проложить трубу в стене и даже под фальш-потолком, обеспечив необходимый уклон. При этом, чем выше трубопровод, тем короче он должен быть (рис. 3).

Рис. 2. Пример организации водоотведения с помощью насосной установки с указанием диаметров труб, уклонов и допустимых перепадов высот

Конструкция трубопровода должна быть как можно более простой. Она не должна создавать препятствия для осмотра, эксплуатации и техобслуживания. В то же время, нужно учитывать количество, тип и месторасположение фитингов во внутреннем и внешнем отводящем трубопроводе. Это включает задвижки и обратные клапаны, колена, коллекторы, патрубки, переходники и удлинители, фланцы и трубные муфты. Эти элементы приводят к потере давления из-за гидродинамического сопротивления.

Рис. 3. Зависимость длины трубопровода от высоты его расположения

Снижение пропускной способности в системе городской канализации может привести к образованию обратного потока в соединительных трубопроводах. Поэтому необходимо предотвратить это путем обустройства гидрозатвора (колено выше уровня горизонтального трубопровода).

Монтаж канализационной насосной установки

При монтаже бытовых насосных установок их производители рекомендуют придерживаться определенных правил. К примеру, компания Grundfos при инсталляции моделей Sololift+ предписывает:

• обеспечить не менее 10 мм свободного пространства между баком и стенами, а также оставить пространство для сервиса и обслуживания;
• со стороны трубопроводов не должно возникать механических сопротивлений на бак;
• к одному источнику сточных вод подводить один патрубок;
• душевой поддон должен быть подключен к нижнему патрубку;
• если подключается душ, то необходимо установить фильтр для защиты от попадания волос;
• установка должна быть установлена на материал, гасящий вибрации для предотвращения возникновения резонансных колебаний;
• для нормальной работы требуется не менее 6 л сливной воды.

В целом, при выполнении монтажных работ, а также при вводе в эксплуатацию необходимо всегда обращаться за рекомендациями к «Руководству по монтажу и эксплуатации» каждого отдельного насоса.

Сам монтаж насосной установки довольно прост и не требует применения какого-либо специального инструмента. Фактически, единственное, что необходимо при этом, – отвертка.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Виды канализационных насосных установок

Как правило, бытовые канализационные системы для отвода стоков самого различного происхождения используют самотек, когда под действием гравитационных сил масса загрязненной воды самостоятельно перемещается к месту очистки и утилизации. А как поступить, если расположенный рядом канализационный коллектор, позволяющий отказаться от строительства сложных автономных канализационных систем, находится выше уровня местной канализации? Канализационная насосная установка поможет выйти из создавшейся ситуации и при сравнительно небольших затратах на строительство и обслуживание обеспечить перекачку необходимого количества бытовых стоков в канализационный коллектор или большого количества загрязненной воды на очистные сооружения.

Виды насосных установок для канализации

Для того чтобы обустроить принудительную систему перекачки сточных вод в выгребную яму или канализационный коллектор, осуществляется монтаж специального оборудования, производительность и размеры которого выбираются в зависимости от объема и состава перекачиваемой жидкости:

• Небольшие насосные станции, обслуживающие один санузел с малым количеством оборудования;
• Более производительные системы, обслуживающие частный дом или небольшой офис;
• Насосные станции, предназначенные для удаления бытовых и ливневых стоков;
• Наиболее сложные установки, отделяющие крупный мусор для предотвращения засорения отводящих труб с возможностью перекачки продуктов распада нечистот, оседающих в виде ила на дне выгребной ямы.

В зависимости от выполняемой задачи канализационные насосные установки могут отличаться по составу оборудования, размерам и производительности.

Насосы для обслуживания одного санузла или кухни

При расположении санузла в подвальном помещении для удаления стоков выполняется монтаж небольшой насосной станции, внешне похожей на бачок унитаза с входным патрубком диаметром 100 мм, к которому присоединяется стандартная канализационная труба или выход унитаза. На некоторых моделях насосных станций предусмотрены дополнительные входные патрубки диаметром 50 мм, предназначенные для подключения ванны, раковины, душевой кабины и стиральной машины. Как правило, производительность подобных агрегатов несколько выше, что позволяет использовать одновременно несколько точек разбора воды.

Бытовая насосная станция представляет собой довольно сложный агрегат, установленный в герметичном корпусе из нержавеющей стали или ударопрочного пластика (в более дешевом варианте), снабженный дополнительным измельчающим механизмом, совмещенным с крыльчаткой насоса. Ножи измельчителя легко справляются с фекальными массами, обрывками туалетной бумаги, но не справляется с волосами и остатками гигиенических принадлежностей, что следует учитывать при эксплуатации подобного оборудования.

Все насосные агрегаты снабжены электронной автоматикой, предотвращающей перегрузку и перегрев электродвигателя и осуществляющей защиту насоса от сухого хода, негативно сказывающегося на долговечности перекачивающего узла.

Выбирая бытовую насосную станцию, следует обратить внимание не только на внешний вид, но и на технические характеристики. Внешне похожие приборы могут значительно отличаться по мощности, высоте подъема столба жидкости и дальности ее транспортировки. Поэтому неправильно подобранный насос может не справиться со своей задачей и принесет владельцу разочарование от возникших неудобств и напрасно потраченных средств. Различается и предназначение насосных станций. Одни модели отлично справляются со стоками из ванной комнаты и туалета, а другие специально предназначены для кухни и успешно справляются с большим количеством жира и твердыми включениями, неизбежно попадающими в канализацию при мытье посуды.

Бытовые канализационные станции имеют небольшие габариты и вес, что облегчает монтаж, который может быть выполнен самостоятельно. В инструкции к оборудованию имеется подробная схема установки, а комплектация включает все необходимые монтажные элементы, кроме трубопроводов, длина и размер которых подбирается исходя из условий установки.

Насосные установки средней производительности

Канализационные насосные станции, обеспечивающие отвод стоков от частного дома, – это более сложное гидротехническое сооружение, как правило, подземного типа, требующее выполнения значительного объема строительных работ. Это один или два полимерных резервуара, в которые производится сбор стоков со всех точек водоснабжения дома с размещенным в них насосным оборудованием, средствами автоматизации и контроля. В емкости имеется доступ для технического обслуживания и ремонта.

Бытовые насосные станции оборудуются одним насосом повышенной производительности или двумя насосами, обеспечивающими большой объем перекачиваемой жидкости и необходимое резервирование оборудования в случае поломки. Включение и выключение насосов производится автоматически, по сигналам установленных в емкости датчиков, что обеспечивает поддержание необходимого уровня и защищает насосы от сухого хода и перегрева.

Канализационные насосные станции средней мощности могут оснащаться различным типом насосного оборудования в зависимости от поступающих в емкость стоков. Если это только бытовые стоки из системы внутридомовой канализации, то устанавливается насос с измельчающим механизмом, но в случае использования станции для отвода и ливневых вод, предпочтительнее использовать насосы без измельчителя с большим сечением канала, которые перекачивают даже твердые частицы размером до 30-40 мм. Поэтому попавший случайно в канализацию камень не приводит к выходу насоса из строя.

Насосные станции модульного типа дополнительно оборудуются специальным уловителем в виде емкости или сетчатой корзины, в которой собираются попавшие в емкость предметы большого размера, способные вывести из строя находящиеся в емкости насосы. Устанавливая такую станцию, необходимо периодически проверять наполнение грязевого фильтра и производить его своевременную очистку.

В насосных станциях средней мощности применяются как металлические, из нержавеющей стали, так и полимерные трубопроводы, обеспечивающие минимальное сопротивление потоку и минимальное отложение на стенках трубы твердых частиц, уменьшающих ее проходное сечение.

Насосные станции большой мощности

Насосное оборудование большой мощности обычно не используется в бытовых условиях ввиду значительных затрат на монтаж и эксплуатацию. Это внушительные бетонные сооружения с большим количеством оборудования, подключаемого к трехфазной электросети, что не всегда возможно в условиях частной застройки. Избыточная мощность насосов при значительной емкости резервуара в бытовых условиях приводит к застойным явлениям в трубопроводах, их повышенному загрязнению и быстрому выходу из строя, что потребует дополнительных затрат на техническое обслуживание или ремонт.

Характеристики канализационных насосов

Емкость бытовых насосов малой мощности не превышает 20 литров, чего вполне достаточно для обеспечения правильной работы самого современного сантехнического оборудования. Подключение к канализационной системе производится патрубками диаметром 50 и 110 мм, что соответствует стандартным диаметрам канализационных труб Выходной трубопровод, оборудованный встраиваемым обратным клапаном, может иметь условный проход, начиная от ¾ дюйма, но такое оборудование подойдет только для загрязненной воды без твердых включений. Желательно использовать насосы с выходными патрубками более 1 дюйма.

Мощность электродвигателя в насосных станциях начинается от 450 Вт, что позволяет поднимать столб воды на высоту 5 м и осуществлять транспортировку стоков на расстояние до 10 м по горизонтали. Максимальный объем стоков, перекачиваемых таким насосом, может составлять до 5 куб.м в час.

Накопительная емкость станций средней мощности составляет 450 и более литров, что позволяет разместить один или два насоса производительностью до 25 куб.м в час и мощностью 1-1,5 кВт. Монтаж насосов с повышенной пропускной способностью и выходным патрубком 50-80 мм позволяет станции справляться с твердыми включениями диаметром до 50 мм без опасности повреждения оборудования. Чаще всего в станциях средней мощности устанавливаются погружные фекальные насосы с масляным охлаждением, имеющие более высокую надежность.

Бытовые канализационные станции могут быть предназначены для перекачки воды различной температуры. Самые простые насосы рассчитаны на температуру до 40 о С, а более сложные агрегаты позволяют длительное время перекачивать воду с температурой до 90 о С.

Выбор оборудования

Для перекачивания сточных вод можно применить представленные на рынке насосы от различных производителей, в маркировке которых обязательно присутствует буква «Ф» – фекальный. Но ни о какой автоматизации процесса, кроме автоматического выключения насоса поплавочным механизмом при достижении минимального уровня жидкости в резервуаре, речи в этом случае не идет. Герметично подключить насос к системе канализации тоже не представляется возможным, что накладывает ограничения на его монтаж внутри помещения.

Выбор готовых насосных станций малой мощности для перекачивания сточных вод, оборудованных необходимой автоматикой, ограничивается всего несколькими производителями.

Хорошо зарекомендовали себя насосные станции итальянской компании Pedrolo, имеющие высокую надежность при доступной цене. Более дорогие изделия именитой компании Grundfos с патентованным механизмом измельчения SEG, способным справиться даже с попавшими в насос предметами личной гигиены. Причем компания выпускает несколько разновидностей насосов с разными характеристиками производительности.

Очень часто застройщики устанавливают агрегаты итальянской компании Lovara, изготавливающей канализационные насосы из нержавеющей стали. Востребованы на рынке и модели компании Wilo – признанного лидера в области производства перекачивающих насосов различного назначения. Отлично зарекомендовали себя и отечественные изделия, предлагаемые на рынке под торговой маркой Unipump.

В станциях средней мощности, размещаемых в подземном резервуаре, кроме перечисленных фирм, можно использовать и отечественные фекальные насосы в стальном или нержавеющем корпусе, установив микропроцессорное устройство управления их работой. Насосы «Дренажник» и «Иртыш», смонтированные в резервуарах торговой марки Helyx, надежны и долговечны.

Установка канализационного насоса, обеспечивающего надежное функционирование канализационной системы дома или предприятия, требует грамотного подхода, начиная с расчетов производительности и заканчивая монтажом насоса и трубопроводов. И если станции малой мощности можно выбрать и установить, ориентируясь на рекомендации производителя, то для станций большого объема требуется инженерный расчет и высокая квалификация исполнителей работ.

Бытовая канализационная насосная станция

Перемещение стоков в септик или коллектор центральной канализации. Бытовая станция способна перемещать стоки до 100 метров по горизонтали и до 7 метров по вертикали. Эти параметры зависят от расстояния между выпуском канализации и насосом и от того, как проложены трубы. Чаще всего горизонтальные участки чередуются с вертикальными.

Предотвращение образования засоров. Для этого в некоторых моделях предусмотрены измельчители.

Возможность установки септика на проблемных участках. Например: дом внизу склона, грунт скалистый, септик можно расположить только выше строения. Канализационная станция — единственное верное решение.

Конструкция канализационных станций.

Станции разных производителей и разных моделей различаются по конструкции, но состоят, как правило, из одних и тех же элементов:

• накопительной емкости из пластика для сбора сточных вод
• встроенного электрического насоса;
• датчика уровня воды в накопительной емкости;
• фильтра, оборудованного режущим инструментом для измельчения твердых отходов (в том числе туалетной бумаги).

Стоки поступают по подводящим трубам и собираются в пластиковом контейнере. При достижении определенного уровня страбатывает поплавковый механизм автоматического включения насоса. Через выходной патрубок сточные воды перекачиваются в септик или систему центральной канализации.

Для предотвращения обратного движения стоков, на станции устанавливаются обратный клапан.

Воздух отводится через специальный клапан, оборудованный угольным фильтром для избавления от неприятного запаха.

Выбор канализационной станции

При выборе необходимо учесть несколько факторов:

Подключение: необходимо уточнить количество подключений: унитаз, ванная, душевая кабина, кухня и т.д.

Мощность: чем мощнее станция, тем выше пропускная способность.

Размеры: напрямую зависят от количества точек забора воды, работающих одновременно. Чем компактней модель, тем меньше число подключений.

Качество воды: станция может перекачивать как чистую, так и грязную жидкость. В технических характеристиках этот параметр всегда указывается. В установках для грязной воды почти всегда имеется режущий элемент для измельчения включений.

Недопустимо присутствие в стоках химических веществ, растворителей, а также изделий из пластика, металла, камней и мусора от строительства.

Температура воды: В большинстве моделей температура стоков не превышает 40 °С.

Для подключения стиральной и посудомоечной машины существуют специальные модели, с максимальной температурой стоков +90 °С

Преимущества канализационной станции

Легко подключается, после чего сразу можно использовать

Работа станции контролируется автоматикой.

Откачивает воду с хорошим напором на нужное расстояние

Измельчители позволяют избавится во время отвода сточных вод от твердых включений.

Обладают современным дизайном

Специалисты сети магазинов « Мир насосов» помогут подобрать оптимальный вариант с учетом множества факторов.

Канализационные насосные станции КНС, КНС-мини для загородного дома

Канализационные насосные станции (КНС) откачивают хозяйственно-бытовые, ливневые воды, сточные воды на промышленных предприятиях. Их используются при том условии, что отвести жидкость самотеком не представляется возможным.

В общем виде КНС представляет собой конструкцию с цилиндрическим корпусом с утепленным люком, обвязкой труб нужного диаметра изнутри, арматурой, с двойным укрепленным дном, лестницей, площадкой для ремонта и тех. обслуживания.

В комплекте с агрегатом поставляется решетка-контейнер для фильтрации жидкости от крупного мусора, а при необходимости – отбойник-гаситель.

Помимо этого, канализационные насосные станции КНС комплектуются несколькими дополнительными устройствами:

• системой автоматических трубных муфт;
• погружными насосами;
• поплавковыми датчиками уровня воды;
• панелью управления станцией.

Спуск на дно стакана конструкции для текущего технического обслуживания не требуется. Погружные насосы поднимаются на поверхность с помощью грузоподъёмного механизма по направляющим трубам, после отсоединения от диафрагменного соединителя, осуществляемого в автоматическом режиме.

ООО «Петербургская насосная компания» проектирует, а также производит КНС согласно техническим инструкциям конкретного Заказчика.

Канализационные станции, реализуемые предприятием, могут быть оснащены преобразователями частоты тока. Эти устройства делают расход электрической энергии наиболее рациональным, что косвенно увеличивает срок годности системы очистки. Частотные преобразователи контролируют энергопотребление. Благодаря этим устройствам, канализационная насосная станция КНС может самостоятельно регулировать свою работу и контролировать расход энергии:

• станция может выключаться или замедлять функционирование, если сточной жидкости становится мало или она полностью отсутствует;
• система снова включается либо начинает работать быстрее, если количество воды возрастает.

Применение преобразователей частоты тока, таким образом, существенно продлевает жизненный цикл любой КНС, в конечном итоге, экономя значительные средства, расходуемые на электроэнергию.

Канализационные насосы и агрегаты для работы со сточными водами отличаются надежностью и удобством в установке, управлении и обслуживании. В зависимости от назначения и условий работы, канализационные агрегаты могут оснащаться корпусом повышенной прочности с защитой от коррозии, химически неблагоприятных жидкостей и газов и иными средствами защиты, управления и индикации. Кроме того, обладают способностью пропускать крупные механические примеси, взвешенные в перекачиваемой среде.

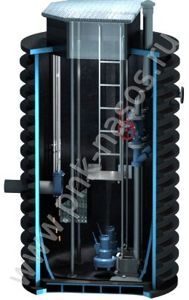

1. насосы (насос)
2. обратный клапан
3. задвижка
4. входная труба
5. выходная труба
6. лестница для обслуживания
7. площадка обслуживания
8. датчик давления
9. направляющие трубы насоса
10. напорный трубопровод из нержавеющей стали
11. изолированный кабель
12. щит управления
13. вентиляционная труба
14. запирающийся люк
15. корпус (на выбор: стеклопластик, ПНД, металл)
16. теплоизоляция
17. основание из бетона
18. двойное (усиленное) дно
19. основание для насосов
20. поплавковый выключатель

Бытовая канализационная установка

Компактная канализационная насосная установка, оснащенная режущим механизмом, предназначена для откачки сточных вод от раковин и канализационных стоков унитаза, содержащих фекалии и туалетную бумагу. Применяется в туалетах и умывальниках, смонтированных в подвальных помещениях ниже уровня канализационной магистрали.

Предназначена для откачки сточных вод от раковин и канализационных стоков унитаза, содержащих фекалии и туа-летную бумагу.Применяется в туалетах и умывальниках, смонтирован-ных в подвальных помещениях ниже уровня канализационной магистрали, где невозможна организация отвода канализаци-онных вод самотеком. КИТ КНС-мини имеет 3 входных отверстия, подходит для подключения к КНС одновременно напольного унитаза, умывальника и душевой кабины.

Преимущества Установка представляет — пластмассовый резервуар, оборудованный погружным насосом, кото-рый включается с помощью гидродинамического реле уровня при заполнении резервуара. Насос осна-щен режущим механизмом и приемным фильтром, который измельчает волокнистые и твердые включе-ния (туалетная бумага). Благодаря этому, водоотводные трубы имеют маленькое сечение. Система вен-тиляции установки оборудована автоматически запирающимся устройством, предохраняющим от пере-лива. Станция имеет малые габариты, привлекательный дизайн, полностью укомплектована и готова к монтажу. Насосная станция КИТ КНС-мини позволит Вам максимально с пользой использовать простран-ство Вашего дома, при этом не жертвуя жилыми зонами, создавая комфортную и уютную обстановку.

Область применения Предназначена для откачки сточных вод от раковин и канализационных стоков унитаза, содержащих фекалии и туалетную бумагу.Применяется в туалетах и умывальниках, смонтирован-ных в подвальных помещениях ниже уровня канализационной магистрали, где невозможна организация отвода канализаци-онных вод самотеком. КИТ КНС-мини имеет 3 входных отверстия, подходит для подключения напольного унитаза, умывальника и душевой кабины.

Технические характеристики Технические характеристики Мощность двигателя 0,56 кВт Расход 5 м/час Залповый сброс до 1 л/с Напор 7 м Температура окружающей среды не более +25 °С Температура перекачиваемой жидкости не более +80 °С Параметры электросети Рабочее напряжение 220 Вт ± 5% Частота колебания 50 Гц ± 5% Номинальный ток 0,5 А
Гарантия Гарантийный срок 12 месяцев со дня продажи оборудования.
Гарантийные обязательства не распространяются на изделия в следующих случаях:

• несанкционированное (вне сервисного центра) вскрытие или ремонт насосной установки;
• выход из строя электродвигателя из-за неправильного подключения к электросети;
• выход из строя электродвигателя из-за сбоя, перепада напряжения в электросети;
• механические повреждения кабеля электропитания (деформации, перегиб, перепайка и прочее);
• в случае нанесения изделию механических повреждений или попадания внутрь насосной установки посторонних предметов, послуживших причиной поломки изделия, гарантийные обязательства аннулируются;
• прочие условия нарушения эксплуатации

Установка подсоединяется к выпуску сантехнических приборов или бытовой техники. При заполнении емкости устройства, с помощью реле уровня насос автоматически включается и специальный режущий механизм измельчает волокнистые и твердые включения, перекачивая стоки в канализацию. Устройство, как правило, не требует специального обслуживания, так как конструкция обеспечивает достаточную самоочистку.

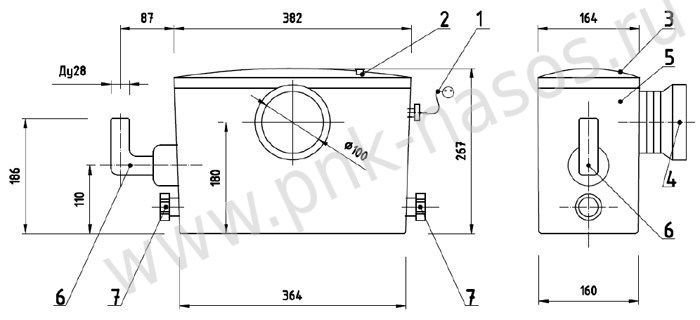

1 Кабель питания
2 Вентиляционный клапан
3 Крышка корпуса
4 Соединительный патрубок с сантехническим прибором
5 Резервуар
6 Соединительный патрубок с системой водоотведения
7 Соединительный патрубок с сантехническим прибором

Условное обозначение КИТ КНС-мини:

КИТ К Н С 5/ 7. 40. 0,56. 220. СВ-Р 1 2 3 4 5 6 7 8 9 10 11 12
1 — Серия насосов — КИТ;
2 — Вид насоса
К — канализационный насос;
3 — Тип электродвигателя:
П — погружной электродвигатель без принудительного охлаждения;
Р — погружной электродвигатель с принудительного охлаждения;
Н — наружный электродвигатель («сухой»)
4 — Вариант монтажа насоса: М — мобильный погружной; А — автоматическое быстросъемное соединение; С — стационарный.
5 — Максимальная производительность, м 3/ час;
6 -Максимальный напор, м;
7 — Номинальный диаметр напорного патрубка, мм;
8 — Номинальная мощность электродвигателя, кВт;
9 — Тип питающей сети: 220 — монофазный 1х220 В; 380 — трехфазный 380 В;
10 — Тип рабочего колеса: СВ-Р — свободновихревое, режущий механизм;
11 — Способ защиты электродвигателя: Без обозначения — без защиты; Т — термозащита; В — влагозащита; ТВ — термовлагозащита.
12 — Исполнение электродвигателя; Ех — взрывозащищенного исполнения; Без обозначения — базовый электродвигатель.
