Насосы систем отопления: виды и способы монтажа циркуляционных насосов отопления

Насосы систем отопления: виды и способы монтажа циркуляционных насосов отопления

Насосы отопления, усиливают циркуляцию теплоносителя и обеспечивают равномерный нагрев системы отопления. Если установить такой насос, то необходимость установки прибора под наклоном, что делается для улучшения циркуляции, просто напросто отпадает. Если дом в несколько этажей, то установив в нём такой насос можно значительно улучшить производительность системы отопления.

Подключенный насос отопления

схема включения насоса отопления

Насосы систем отопления — виды

Насосы, которые применяются, для отопительной системы бывают двух видов.

  • Насосы с сухим ротором;
  • Насосы с мокрым ротором.

В нашей статье мы рассмотри эти два вида более подробно, сделав обзор по элементам конструкции.

Насосы систем отопления с сухим ротором

Конструкция рассматриваемого агрегата устроена так, что перекачиваемая вода не имеет прямого контакта с двигателем. Именно поэтому считается, что он более безопасен. В конструкции насосной части имеются два кольца, которые совершают между собой вращательные движения. Насосная часть, в свою очередь отделяется от двигателя установленным уплотнением. При помощи перекачиваемой жидкости происходит смазывание механизмов насоса, тем самым предотвращая его износ. Кольца между собой плотно скреплены пружиной. Это позволяет регулировать прижимное усилие, если произошло истирание. Всё это способствует увеличению срока службы насоса, а также делает его более надёжным.

Чаще всего такой вид насоса, с сухим ротором, используют на промышленных предприятия, с большой объём воды.

Насос для дома

Для дома оптимальным вариантом, будет установка прибора прямоточного вида. Он соединён с трубопроводом и является его частью. Сама труба устанавливается непосредственно на фундамент. Если по каким либо причинам нет возможности установки трубы на фундамент, то насос следует монтировать на жёстком основании.

Повторюсь, насосы с сухим ротором используются в основном на производстве. Питание у них трехфазное, объем воды должен быть большой.

Для системы отопления коттеджа или загородного дома, оптимальным вариантом будет установка насоса систем отопления с мокрым ротором.

Насос отопления с мокрым ротором

В корпусе такого отопительного прибора располагается ротор, на котором зафиксирована крыльчатка. За счёт перемещения жидкости в системе отопления она выполняет вращательные движения. Через гильзу насоса постоянно циркулирует вода, охлаждая и смазывая тем самым все подшипники. Чтобы циркуляция жидкости была наиболее оптимальной прибор необходимо зафиксировать на горизонтальной поверхности трубопровода.

Коэффициент полезного действия отопительных насосов такого типа не превышает 50%. Если сравнивать с насосом с сухим ротором, то этот показатель меньше на 30%. Зато такие насосы имеют ряд преимуществ.

  • При работе он издаёт мало шума;
  • Цена на него невысокая;
  • У него маленький вес;
  • Он легко и просто устанавливается.

Такой прибор прослужит долгую службу, не требуя частого технического обслуживания.

фото насосов отопления

Монтировать насос с мокрым ротором можно на любом из участков отопительной системы. Установку можно осуществить двумя способами.

Читайте так же:
Установка бытовой техники в ростове

Первый способ позволяет установку в самом трубопроводе,

установка насоса отопления вариант 1

второй способ установка в запасной линии.

установка насоса отопления на запаске

Второй способ установки более распространён, т. к при аварийном отключении электричества все элементы системы отоплении продолжат свою работу.

Способ монтажа отопительного насоса

Подающая труба, которая находится вблизи выхода из котла отопления, является самым оптимальным вариантом для установки насоса. На трубопроводе, подающем теплоноситель, ставится запорный вентиль. Вентиль направляет теплоноситель по запасной трубе, где установлен циркуляционный насос.

Способ монтажа отопительного насоса

В случае аварийного отключения электроэнергии или поломки насоса, вентиль открывается, и теплоноситель пускается по основной трубе теплопровода. Работа системы отопления не будет прервана, а будет осуществляться путём естественной циркуляции.

ремонт насоса отопления

Если же, насос установить напрямую в подающий трубопровод, то в случае прекращения подачи электроэнергии, неработающий насос перекроет движение теплоносителя и система отопления перестанет работать.

Как установить циркуляционный насос в систему

У обладателей частных домов время от времени появляются неприятности с отоплением. Дело в том, что сейчас существует два принципа его монтажа: самотечный и принудительный. Первый работает за счет естественного перепада температур между подачей и обраткой. Теплая вода пытается вытеснить холодную, исходя из этого происходит ее перемещение в заданном направлении без дополнительных упрочнений. Второй принцип основан на принудительном ускорении перемещения теплоносителя посредством насоса.

В то время, когда появляются неприятности с самотечной отопительной системой, то люди начинают вспоминать: как эти неполадки возможно исправить. Из-за чего говорим как раз о самотечной системе? Да по причине того, что в принудительную систему отопления насос уже включен. И в случае если радиаторы начали не хорошо греть, то ветхий насос нужно на новый. Разберемся, как установить циркуляционный насос в систему отопления.

Из-за чего появляется необходимость установки

В квартире холодно

Одной из главных неприятностей работы самотечной системы обогрева есть не сильный прогрев последних на ветке радиаторов либо нехорошая циркуляция теплоносителя по ней, и, как следствие, нехороший нагрев всех радиаторов, включенных в систему. Исправить обстановку может установка в теплосеть циркуляционного насоса. Скорость перемещения воды возрастает, циркуляция улучшается и начинают лучше греть не только дальние батареи.

Подбор насоса

Циркуляционные насосы

Потому, что циркуляционный насос обязан действенно проталкивать по системе водяной теплоноситель, то его мощность не должна быть ни занижена, ни завышена. Она должна быть оптимальной. Существуют в полной мере конкретные параметры ее расчета. Зависит она от производительности отопительного прибора, протяжённости и объёма теплосети, расхода теплоносителя. Все нужные расчетные данные возможно взять из документации к радиаторам и приборам, а количество воды в трубах рассчитываем посредством математических формул (количество цилиндра). Расход теплоносителя равен мощности котла. К примеру, мощность оборудования отопительной системы 30 кВт, значит и расход такой же, лишь в л/60 секунд. Чтобы протолкнуть теплоноситель по десятиметровому трубопроводу, потребуется напор насоса в 0,5 атм.

Читайте так же:
Бытовые выключатели скрытой установки

В то время, когда производительность насоса выяснена, нужно выбрать компанию-производителя. На современном рынке главные производители — это Китай, Германия, Польша. Различаются они своим качеством. Самые качественные и долговечные — германские, а Польша и Китай прослужат от года до трех. Но и цены значительно разнятся: германский насос стоит существенно дороже.

Установка

Установка циркуляционного насоса

Конечно, что значительным есть вопрос монтажа циркуляционного насоса в систему так, дабы его работа принесла большую пользу. При достаточном опыте владения инструментами и представлении о делаемой работе возможно сделать всё своими руками. Для начала определимся с местом установки. Тут у каждого эксперта имеется своя четкая позиция.

Насос установлен на обратке

Одни уверены в том, что насос обязан находиться по окончании котла на подаче, другие – что перед котлом на обратке. Это только часть истины. С позиций физики происходящих процессов, устанавливать насос возможно как на подаче, так и на обратке – без отличия, но лишь при принудительного отопления. В случае если же хозяева желают подстраховаться и покинуть самотечную систему обогрева, как альтернативу принудительной на время отключения света, то циркуляционный насос ставится лишь на подаче.

Пример правильной и неправильной установки циркуляционного насоса

При монтаже насоса направляться знать, как подключить его верно. Для этого нужно направляться определенным правилам:

  1. Потому, что большая часть бытовых циркуляционных насосов работают лишь при наполненной водой системе отопления (без воды они просто сгорают), устанавливать их нужно горизонтально либо вертикально, выполняя направление перемещения воды (указано стрелочкой на корпусе), ротор в обязательном порядке располагают горизонтально. При другом размещении насоса при протечке водой возможно залита его электрическая часть, либо в будет недостаточный уровень воды, и прибор сгорит.
  2. Для удобства обслуживания устройства перед ним и за ним устанавливают вентиля, а сам насос монтируют на разборных соединениях. При необходимости его возможно снять, не сливая воду с системы отопления. Перед насосом по окончании вентиля устанавливают фильтр неотёсанной очистки для задержки окалины, песчинок и другого нерастворимого мусора (особенно актуально, в случае если радиаторы отопления ветхие, а трубы железные). Нужно кроме этого к месту установки насоса подвести электричество.
  3. В случае если циркуляционный насос устанавливают с сохранением самотечной обогревающей системы, то его нужно монтировать на обводной линии. Схема такая: к прямому подающему трубопроводу приваривают обводные трубы на диаметр меньше главной трубы. Между точками врезки обводной монтируют или вентиль, или клапан для работы самотечного отопления (байпас). При наличии электричества вентиль на главном трубопроводе перекрывают вентиля, а на насосе открывают, насос включают в сеть, и система работает принудительно. При отключении электричества вентиля на насосе закрывают, а на прямом трубопроводе открывают, и система работает самотеком. В случае если установлен клапан, то переход на самотечную систему происходит машинально.
  4. Перед началом монтажа насоса нужно охладить и слить теплоноситель. Уровень слива зависит от места установки насоса.
  5. Первый пуск: заполнить систему водой, открутить внешнюю гайку на роторе и отверткой пара раз прокрутить вал чтобы не было его залипания, закрутить гайку и включить насос в сеть.
Читайте так же:
Установка системы отопления от итп

Теперь в доме тепло

Как видим, работы по монтажу циркуляционного насоса в отопительную систему не так уж сложны (на первый взгляд), но неопытный человек, кроме того при подробной инструкции по монтажу, может допустить значительные неточности. Лучше доверить эти работы эксперту, тем более, что затраты на такое улучшение качества работы вашей системы отопления существенно дешевле ее полной переделки с заменой радиаторов и труб, даже в том случае, если заплатить не только за оборудование и материалы, но и за работу.

Видео

В этом видео продемонстрировано, как собрать систему с циркуляционным насосом для отопления:

Зачем нужны циркуляционные насосы?

Для обогрева различных помещений мы используем самые разнообразные системы отопления, от пассивного нагрева солнечным теплом, до прямого обогрева огнем и дымом, как например бани «по-черному». Есть централизованные системы отопления, которые мы имеем в городских многоквартирных домах, где один крупный источник тепловой энергии, теплостанция, передает тепло в множество удаленных помещений, и индивидуальные, где один источник тепла на одно помещение или здание.

Там, где требуется равномерно распределить тепло от одного источника по определенной площади, по нескольким помещениям, в большинстве случаев используются трубы и теплоноситель. Трубы проводим во все помещения, которые хотим обеспечить теплом, замыкаем их в единый контур, заполняем теплоносителем и получаем систему трубопровода. Теплоносителем может служить как простая вода, так и другие жидкости, например антифриз. Включив в систему трубопровода источник тепловой энергии, то, что будет нагревать теплоноситель в системе, мы получаем уже систему отопления. Теплоноситель будет забирать тепло от источника и, перемещаясь по трубопроводу, отдавать тепло в отапливаемом помещении, а затем, остыв, возвращаться обратно по трубам к источнику, циркулируя таким образом по трубопроводу.

На помощь приходит специальное устройство – циркуляционный насос. Когда необходимо обеспечить непрерывное движение жидкости в замкнутой системе трубопровода, нужен циркуляционный насос.

Нет, не всегда. Некоторые системы отопления, которые называют «открытыми», функционируют без применения циркуляционных насосов на одном только принципе конвекции: теплое поднимается, холодное опускается. Выглядит это так: нагретая теплонесущая жидкость (теплоноситель) поднимается наверх по трубам, а более холодный, остывший теплоноситель опускается в нижнюю часть трубопровода. Недостатком этого метода является ограничение по масштабам, его нельзя использовать в помещениях более 100 м2 и многоэтажных домах.

Рис. 1
Система отопления без циркуляционного насоса
Рис. 2

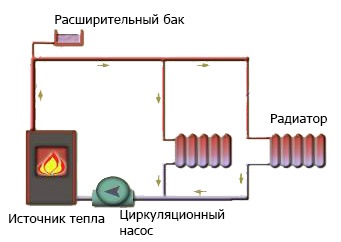

Система отопления с циркуляционным насосом


Итак, циркуляционный насос — это механизм, заставляющий двигаться теплонесущую жидкость в пределах замкнутого контура определенной системы трубопровода.

Циркуляционный насос непрерывно перегоняет через себя жидкость с заданной скорость, благодаря чему происходит равномерный нагрев системы отопления всего здания, и тепло проникает во все находящиеся там помещения.

Основу циркуляционного насоса составляет электродвигатель, сквозь который проходит вал ротора, на который надето рабочее колесо с лопастями. При помощи этих лопастей насос производит движение теплоносителя. Под воздействием циркуляционного насоса жидкость продвигается по трубам, преодолевая возникающее в трубопроводе сопротивление.

Существуют различные конструкции циркуляционных насосов. В системах отопления используют компактные прямоточные насосы, которые представляют собой закрытое устройство в цельном металлическом корпусе 120-150 мм диаметром, имеющим входное и выходное соединение одного диаметра, обычно с внешней резьбой.

На корпусе насоса всегда имеется маркировка, указывающая направление движения жидкости в насосе. Циркуляционный насос подбирается с тем же диаметром входа и выхода, что диаметр трубопровода, в который он устанавливается. Насос устанавливается таким образом, что поток теплонесущей жидкости находится на одной линии с входом и выходом насоса. Чтобы в случае необходимости демонтаж циркуляционного насоса осуществлялся проще, в системе трубопровода на входе и выходе насоса устанавливаются запорные краны.

На корпусе насоса имеется клемная коробка для подключения электропитания. В некоторых моделях на коробке устанавливается выключатель или переключатель мощности работы насоса, часто с указанием потребляемой мощности для каждого режима.
В центре цилиндрической части корпуса циркуляционного насоса всегда имеется винт, иногда скрываемый под пластиковой крышкой. Такой винт предназначен для ручного прокручивания рабочего колеса насоса. Это может понадобится в случае его заклинивания и закоксовывания отложениями теплоносителя, вызванного продолжительным простоем в работе циркуляционного насоса.

Установка водяных насосов

Установка насоса и его ввод в эксплуатацию – это завершающий этап длительного процесса. Для того чтобы насосная станция эффективно функционировала, была экономически выгодной и работала без сбоев, прежде чем начинать установку, необходимо произвести все необходимые работы по проектированию.

Если Вы хотите чтобы установка и монтаж циркуляционного насоса системы отопления приносила плоды и эффективно поддерживала тепло в здании, нужно детально изучить все его особенности. Также, стоит определиться с мощностью насосного оборудования, его конструкцией и типом, габаритами и, наконец, с производителем. Мы плотно сотрудничаем с компаниями WILO, ESPA, SEEPEX, LOWARA, EMU, GRUNDFOS, SALMSON, DAB, VOGEL PUMPEN, UNIPUMP, PEDROLLO .

Этапы установки и монтажа циркуляционного насоса в систему отопления

    Подготовительные работы (слив жидкости из системы отопления и, при необходимости, ее прочистка, подготовка разводки труб).
  1. Врезка в систему труб на том месте, где будет подключено оборудование.
  2. Установка циркуляционного насоса и функциональной цепочки из арматуры.
  3. Сварочные работы по закреплению оборудования.
  4. Наладка работы оборудования.
  5. Устранение следов монтажа насоса отопления.
  6. Заливка в систему воды и развоздушивание путем открытия центрального винта (при необходимости, а также перед каждым запуском устройства).

Установка циркуляционного насоса не займет много времени, если вся документация и проект будут утверждены оперативно. Наши специалисты готовы в кратчайшие сроки осуществить монтаж циркуляционного насоса отопления и запустить его в эксплуатацию.

5 вещей, на которые стоит обратить внимание при установке циркуляционного насоса отопления

  1. Производительность насоса. Перед покупкой и установкой циркуляционного насоса можно легко рассчитать его будущую производительность по формуле Q = N/(t2-t1), где N- мощность котла; t1 и t2- температура, выходящая из источника тепла ( 90-95 С) и находящаяся в оборотном трубопроводе (60-70 С) соответственно.
  2. Место установки циркуляционного насоса системы отопления. Рекомендуется размещать его на «обратке», перед котлом. Установка циркуляционного насоса для системы отопления подобным образом позволит избежать вытягивания накапливающегося вверху котла воздуха (если смонтировать оборудование вверху котла) и обеспечит работу оборудования при более низких температурах, что положительным образом сказывается на сроках его эксплуатации.
  3. Схемы монтажа циркуляционного насоса. Применяется однотрубная и двухтрубная схема. Первая отличается небольшим температурным перепадом и перманентным расходом теплоносителя. Вторая — переменным расходом и высоким температурным перепадом.
  4. Выполнения байпаса. Байпас, или обвод, выполняется на участке, выбранном для установки циркуляционного насоса системы отопления. Это своеобразная страховка на случай выключения электричества, чтобы отопительная система не отключилась. Как правило, только после выполнения байпаса опытные специалисты приступают к установке насоса.
  5. Подход к системе. Всегда стоит помнить, что после установки циркуляционного насоса в систему отопления в дальнейшем его необходимо будет обслуживать. Поэтому об удобных подходах к нему стоит позаботиться заранее.
