Дистанционное управление камерой с помощью планшета на ОС Android и приложения DSLR Remote

Дистанционное управление камерой с помощью планшета на ОС Android и приложения DSLR Remote

Один из наиболее востребованных в практике фотографа видов приспособлений — системы дистанционного управления. Они используются для управления камерой издалека, для предотвращения смещений камеры во время экспонирования, для синхронизации затвора камеры и объектива, для программирования съемки (съемка с задержкой, серийная съемка через определенные интервалы времени, управление выдержкой в режиме «В», съемка по некоторому условию — «фотоловушка»). О различных вариантах воплощения дистанционного управления в фотографии можно почитать в статье «Спусковые тросики и пульты дистанционного управления» и небольшом обзоре сторонних пультов для камер Canon «Принадлежности к Canon EOS450D: батарейная ручка и пульт дистанционного управления». Широкое распространение микрокомпьютеров (КПК, планшеты, смартфоны) или даже игрушек со встроенными цифровыми контроллерами позволяет без особого труда реализовать программируемые многофункциональные пульты управления. Примеры таких реализаций описаны в статьях: «Управление съемкой с помощью телефона», «ИК-пульт управления для камер Canon на базе микрокомпьютера Freeduino Through-Hole», «(Лего)Фоторобот».

Эта статья посвящена программе для управления фотосъемкой для Android-устройств «DSLR Remote» и устройствам сопряжения камер со смартфонами. Программа генерирует сигнал, подаваемый на звуковой выход планшета или смартфона, который передается на камеры через ИК-излучатель или специальный кабель. На страничке проекта кроме подробного описания программы и схем устройств сопряжения есть и большой архив отзывов пользователей, что во многих случаях помогает справиться с трудностями в использовании приложения. Я испытал DSLR Remote с планшетом на Android — Samsung Galaxy Tab2. Испытания начались довольно давно, и первые результаты не радовали. Заставить смартфон управлять камерой у меня не получилось ни по пассивному ИК-пульту, ни через модифицированные звуковые кабели (на страничке проекта это кабели A, S и IR-passive в разделе Hardware). Изготовить такие кабели несложно, можно использовать даже навесной монтаж.

Так как у меня уже был опыт неудачных экспериментов с управлением по ИК через звуковой канал смартфона («Универсальный ИК-пульт для камеры Canon, часть вторая: сигналы и пульты»), я решил, что проблема в смартфоне, и попытки реализации ДУ забросил. Однако на Фотоярмарке в Санкт-Петербурге (на сайте iXBT есть репортаж «17-я Санкт-Петербургская Фотоярмарка») на стенде компании PhotoSale мне продемонстрировали, как с помощью iPhone и кабеля ioShutter можно реализовать разнообразные режимы съемки (таймер, HDR-съемка, съемка по звуковому сигналу и т. д.). Попробовав тут же ioShutter с Samsung Galaxy Tab2 и Canon EOS 600D (кабели выпускаются под разные камеры, поэтому нужно выбирать подходящий именно к вашей), я обнаружил, что даже частичной совместимости нет, но все же есть режим, в котором затвор камеры срабатывает по команде DSLR Remote.

На сайте ioShutter можно найти информацию, что пока приложение управления камерами реализовано только для iOS-устройств, а версия для Android — в недалеких планах. Я потратил некоторое время в попытках заставить работать вместе камеру Canon, кабель ioShutter и Samsung Galaxy Tab2 с DSLR Remote, и оказалось, что они вполне совместимы. Проблемы же изначально были в конфигурации планшета.

Чтобы найти причину несовместимости, нужно расшифровать сигнал пульта или хотя бы представлять, каков он по характеру. Для записи звукового сигнала и его анализа можно использовать компьютер. Как это сделать в случае расшифровки ИК-сигнала, я описывал в статье «Универсальный ИК-пульт для камеры Canon, часть первая: приемник для дешифровки ИК-сигнала». Для анализа же сигнала планшета с DSLR Remote оказалось достаточно соединить звуковой вход компьютера и выход Samsung Galaxy Tab2 обычным звуковым кабелем TRS. Я обнаружил, что левый и правый каналы в разных режимах идентичны по фазе. Так как смысла в таком сигнале нет, особенно для режима управления по ИК (когда необходимо удвоение частоты звука, для чего и генерируются сигналы в противофазе), был сделан вывод о том, что звуковой канал планшета работает в монофоническом режиме. Поискав в сети и в инструкции, почему бы это могло быть, я обнаружил, что у планшета есть режим «улучшения» звука при использовании вместо стереонаушников моногарнитуры. Оказалось, что он был включен. В инструкции планшета эта функция описана довольно невнятно, и почему она была включена — для меня загадка.

В режиме стереозвука Samsung Galaxy Tab 2 с DSLR Remote корректно управляли камерой через кабель ioShutter. А вот через кабели, описанные на сайте программы DSLR Remote, в том числе активный ИК, запустить камеру мне так и не удалось. Вероятно, сигнал планшета слишком слаб для того, чтобы открывать транзисторы в схемах кабелей (такая причина неработоспособности программы упоминается на сайте DSLR Remote). При использовании микроусилителя для наушников FiiO (FiiO E5 на максимальном усилении) кабель типа A позволяет вполне устойчиво управлять камерой с планшета, а кабели типов S и активный/пассивный ИК — нет.

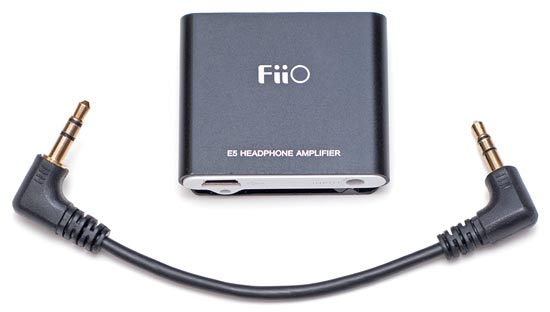

Хотя система и работает в конфигурации с усилителем, но лишний компонент в цепи снижает ее надежность, и в полевых условиях лучше использовать более простые решения. Отмечу еще, что сложное компьютерное управление съемкой открывает замечательные дополнительные возможности, но все же является менее надежным решением, чем более простые пульты. Даже если всё стабильно работает, необходимо позаботиться о бесперебойном питании — доступе планшета к розетке / зарядному устройству или мобильному источнику (к примеру, «Вампирчику», описанному в статье «Чем кормить и кто сколько ест?»).

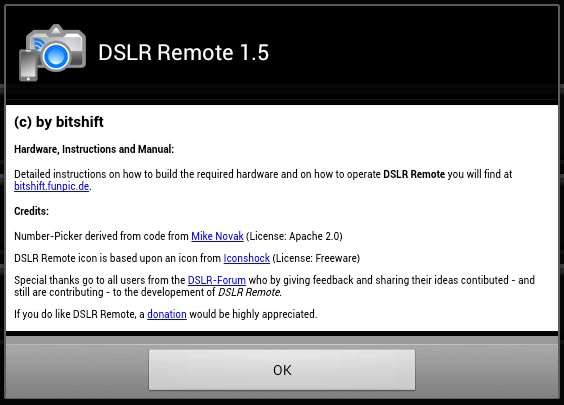

Интерфейс DSLR Remote

Программа DSLR Remote проста, и освоить ее несложно с помощью инструкций на сайте. Для получения представления о ее функциях далее приведены копии экранов программы, записанные с дисплея планшета (с кадрированием для удаления неинформативных частей изображений).

Программный пульт управления съемкой DSLR Remote для устройств на платформе Android позволяет решать довольно сложные задачи. Кроме съемки с задержкой и съемки по таймеру, в том числе серии снимков, можно выполнять HDR-съемку и при этом полностью контролировать параметры (шаг эксповилки, выдержки, количество снимков). С помощью модулей съемки по изменению уровня звука и освещения можно реализовать как удаленную съемку по сигналу (хлопок, включение/выключение света, автоматическая съемка при наступлении дня/ночи и т. п.), так и разнообразные аудио- и световые ловушки. Сама по себе программа удобна и функциональна. Сложности же могут возникнуть при сопряжении камеры и планшета/смартфона. Кабель ioShutter, который можно приобрести, для моей камеры и планшета оказался эквивалентен по функциям кабелю S-типа. Тем же, кто планирует делать кабели сопряжения сам, стоит обратить внимание на подбор электронных компонентов (так, мне не удалось сделать работающий с моим планшетом/усилителем/камерой кабель на распространенных транзисторах КТ315) и кабелей (и разъемы TRS, и готовые распаянные кабели с TRS-разъемами на концах — не очень надежные компоненты). Источником проблем могут быть и настройки планшета: оптимизация звука для гарнитуры и программные эквалайзеры должны быть отключены. И еще нужно помнить, что планшет как пульт управления может оказаться бесполезным вдали от электрической сети, когда сядет его аккумулятор. На это случай стоит иметь в запасе обычный «специализированный» пульт управления камерой.

Андроид-устройство как камера видеонаблюдения

Наверняка у любого из нас найдется старый смартфон или планшет на андроиде, который лежит без дела где-нибудь в шкафу. Либо модель слишком старая, не тянущая современные требовательные к железу игры, либо треснувший экран – причин может быть много. А выбрасывать «старичка» жалко.

В этой статье мы расскажем, как превратить не нужное андроид-устройство в камеру видеонаблюдения.

Сразу разберемся, а для чего это нужно? Есть множество ситуаций в которых может понадобиться видеонаблюдение со смартфона или планшета

1. Радионяня. Вам нужно отлучиться из детской комнаты, а оставлять малыша одного не хочется.
2. Приготовление еды. Вам хочется посидеть за компьютером, но вы боитесь, что у вас убежит молоко или закипит суп.
3. Можно использовать в качестве видеоглазка на входной двери.
4. Как в шпионском фильме установить андроид-смартфон как скрытую камеру в каком-либо помещении.

Вы спросите, а почему бы не приобрести специальную камеру видеонаблюдения в магазине? Дело в том, что даже бюджетная модель такого устройства обойдется в десятки раз дороже, чем старенький андроид-смартфон.

• Андроид смартфон или планшет, который мы и будем использовать в качестве камеры. Чем лучше камера на вашем устройстве, тем будет более высокое качество потокового видео.
• Устройство-приемник, на которое будет выводиться передаваемое изображение. Это может быть ПК, ноутбук, нетбук, смарт-телевизор и даже другое андроид-устройство.
• Оба устройства должны иметь доступ в интернет или быть соединены между собой непосредственно.
• На андроид нужно будет установить одно из множества приложений которые превратят ваш девайс в камеру видеонаблюдения. Некоторые приложения потребуют аналогичную версию клиента на ПК.

Сейчас подробнее рассмотрим самые популярные приложения, которые мы будем использовать.

↑ Используем IP Webcam

Один из самых качественных и хорошо себя зарекомендовавших программных продуктов, позволяющих превратить нам свой смартфон в камеру видеонаблюдения.

Устанавливаем и запускаем приложение. Меню полностью на русском, поэтому проблем не возникнет. Прога имеет кучу настроек: качество видео, эффекты съемки, управление питанием, запуск при загрузке и множество других «плюшек». Если у вас возникнут какие-то вопросы по эксплуатации, в приложении есть раздел «Чаво», где можно найти подсказку по интересующей вас проблеме.

Но нас больше интересует пункт «Настройки соединения» Здесь нам предлагают два способа подключения к устройству-приемнику: через сервис Ivideon и используя локальную сеть.

Если мы выберем «Вещание в локальной сети» нам будет необходимо указать параметры как на скриншоте (они стоят по умолчанию) и написать логин/пароль, если есть такая необходимость.

Самый простой вариант, когда у вас есть Wi-Fi. Нажимаем кнопку «Запустить» в самом низу приложения, а затем кнопку «Как мне соединиться» и «Подключение напрямую».

После этого на экране смартфона появится адрес, который необходимо ввести в строку своего браузера. Откроется окно, в котором мы выбираем режим просмотра и прослушивания, а также ряд других параметров и наслаждаемся полученной картинкой.

↑ Через сервис Ivideon

Данный способ тоже довольно прост. Главное, чтобы доступ к сети был и у телефона, и у принимающего устройства.

Выбираем пункт «Вещание через интернет» и ставим галочку напротив «Включить Интернет-вещание» Программа предложить скачать кодеки. Подтверждаем действие нажав «да». После этого нам будет предложено войти либо зарегистрироваться на сервисе. Вводим свой мейл и пароль и регистрируемся на сервисе.

Затем опять жмем кнопку «Запустить» и нажав кнопку «Как мне соединиться» выбираем «Через Ivideon». После этого с принимающего устройства (у меня это ПК) заходим на https://ru.ivideon.com/ и нажимаем «вход». Вводим регистрационные данные, которые мы указали до этого и оказываемся в личном кабинете, где находятся все доступные нам камеры видеонаблюдения. Можно просматривать транслируемое видео в окошечко либо в полноэкранном режиме.

↑ Через DroidCam Wireless Webcam

Еще одно весьма популярное приложение, которое позволяет превратить ваш андроид в камеру видеонаблюдения, а также дает возможность общаться через Skype, Google и ряд других программ.

Подключение WEB камеры к планшету

Вопрос о подключении внешней web-камеры или фотоаппарата/видеокамеры возникает по разным обстоятельствам. Как правило, связан он с поломкой основной камеры или её отсутствием. Иногда пользователи задаются вопросом, как подключить веб-камеру к планшету, когда хотят увеличить качество передачи данных по Skype или при фотосъёмке. Известно, что в большинстве планшетов фронтальные камеры не высокого качества. Чаще всего, это VGA – 0,3 Mpx.

Как подключить к планшету камеру

Подключить камеру не так просто. Когда пользователь подсоединяет её к гаджету, то получает нулевой результат. В чем проблема? Дело в драйверах. Практически для 95% камер нужно устанавливать программное обеспечения. Как обойти это? При подключении камеры, последняя должна быть в активном режиме. Если планшет попытается её распознать, то это уже лучше. Если нет – качаем приложение StickMount, которое поможет осуществить подключение веб-камеры к планшету. Программа сама распознает вашу камеру и предложит варианты подключения. Есть две версии приложения – платная и бесплатная. В первой — большой функционал, но для ознакомления будет достаточно второй. Обратите внимание на параметры, где можно выбирать форматы записи видео.

Подключение IP камеры

Способ, как подключить внешнюю камеру к планшету, немного отличается. Перед подключением IP камеры к гаджету, уже должен быть предустановлен плеер, поддерживающий потоковую передачу формата flv. Это flowplayer или вариации других FLV плееров. То есть, нужны плееры, способные вещать в HTML страницах потоком. Далее качаем TinyCam Monitor на устройство. Программа может преобразовывать поток практически с любых камер, в т.ч. IP и обычных видеорегистраторов. Есть один минус – требуется постоянное подключение к сети.

Как подключить камеру заднего вида к планшету

Здесь тяжелее, если не говорить о прямом подключении, как говорилось выше. В идеале такая камера ставится, чтобы мониторить и снимать ситуацию, когда автомобиль начинает двигаться назад. С этим и сопряжены многие трудности. Реализовать это на планшете очень тяжело, хотя и есть некоторые решения. Для них используются видеосервера, а само программное обеспечение работает с гироскопом или GPS. Для этого нужно сильное устройство, а работа с видеосерверами чревата задержкой до 15 секунд, что не приемлемо для этой задачи.

Есть вариант, но только для планшетов на Windows. Устройство, что приведено ниже, преобразовывает сигнал с любой аналоговой камеры в цифру и передаёт её по USB.

Подключение фотоаппаратов

Часто бывает, что не работает камера на планшете или её нет вообще, но есть фотоаппарат. Подключить можно не все (процентов 70) и только на Android девайсах. Для этого, нужно получить Root права и немного поправить операционную систему. Изначально есть приложение Helicon Remote, которое, в идеале, должно находить цифровые фотоаппараты и синхронизировать их с Android планшетами. На практике, не все фотоаппараты синхронизируются. Вся проблема в отключенной поддержке USB host API по умолчанию. Чтобы ее выключить необходимо:

Как сделать IP-камеру видеонаблюдения из смартфона на Android

Смартфоны и планшеты под управлением Android способны на многое, и их возможности расширяются еще больше приложениями. Даже старые или поврежденные устройства могут пригодиться, например, в качестве IP-камеры для видеонаблюдения. Если у аппарата исправна камера и на нем можно запустить приложение, он сгодится, чтобы выступить в роли видеокамеры, которую можно установить для удаленного слежения за объектом. В рамках данной статьи мы рассмотрим, какие программы лучше подойдут для создания IP-камеры из обычного Android смартфона.

Что такое IP-камера видеонаблюдения

В офисах, частных домах, подъездах некоторые владельцы недвижимости устанавливают видеокамеры, к которым они имеют доступ со специального устройства, смартфона или компьютера. Покупка, настройка и установка таких камер – это довольно дорогостоящая процедура, тогда как нечто подобное можно сделать из старого смартфона или планшета.

Чтобы Android смартфон превратить в IP-камеру для видеонаблюдения, потребуется:

Загрузить на него одно из приложений, которые будут рассмотрены ниже (или их аналоги);
1. Установить его в место наблюдения;
2. Подключить его к интернету, желательно через Wi-Fi, поскольку сигнала мобильной связи не всегда достаточно для передачи изображения в режиме реального времени;
3. Подключить устройство к источнику питания, если его установка планируется на продолжительное время.

Сделав описанные выше действия, смартфон станет IP-камерой, к которой можно будет удаленно подключиться. Более того, функциональность некоторых приложений такова, что камера может не только транслировать изображение, но и записывать его или, например, активироваться только при обнаружении движения в кадре. Некоторые программы могут оповещать пользователя, что замечено движение в кадре.

Установка подобной IP-камеры может быть полезна, если:

• Необходимо следить за событиями, происходящими в комнате, например, в спальне ребенка;
• Вы собрались в отпуск и хотите быть уверены, что с квартирой, домом, офисом все в порядке;
• Необходимо видеть, кто звонит в дверь квартиры или дома, камеру можно поставить около двери.

Вариантов применения IP-камеры видеонаблюдения масса.

Настройка IP-камеры видеонаблюдения на Android

Как было сказано выше, существует большое количество различных приложений, которые позволяют превратить смартфон на Android в IP-камеру. Ниже мы рассмотрим две наиболее удобные бесплатные программы, имеющие большой набор опций, которые могут пригодиться в различных ситуациях.

IP Webcam

IP Webcam – это бесплатное приложение для Android, которое можно загрузить из Play Market. Программа имеет очень простой интерфейс и отлично справляется с функцией превращения смартфона в IP-камеру. Чтобы начать трансляцию изображения с камеры смартфона через приложение IP Webcam, достаточно пролистать предложенные разработчиками программы опции в самый низ и нажать «Запустить».

Чтобы соединиться с компьютера или другого мобильного устройства с изображением с камеры устройства, необходимо ввести в строку браузера адрес, отображенный на экране с трансляцией.

Важно: Данный способ сработает только в том случае, если устройства находятся в одной Wi-Fi сети. Если необходимо подключение к камере удаленно через интернет, ниже будет рассказано, как это сделать.

Соединившись с камерой, со страницы браузера можно просматривать изображение, а также слушать звуки, улавливаемые микрофоном смартфона. Стоит отметить, что для удобства просмотра изображения со всех устройств, его вывод предусмотрен с использованием Flash, Java, HTML5 или JavaScript. Помимо просмотра выводимого изображения, также через браузер можно:

• Переключаться между фронтальной и задней камерой устройства, что позволяет видеть происходящие с двух сторон;
• Повышать или понижать качество видео;
• Приближать и отдалять изображение;
• Включать вспышку, наводить фокус, включать функцию ночного видения;
• Записывать видео или снимать фотографии;
• Настраивать опции видео и фото: разрешение, режим сцены, цветовой эффект, баланс белого и так далее.

Если трансляцию требуется вести за пределы локальной сети, можно использовать VPN-подключение для соединения с ней. Также имеется вариант использования стороннего приложения ivideo, в котором потребуется сперва зарегистрироваться, а в приложении IP Webcam на устройстве произвести соответствующие настройки, чтобы трансляция шла на сторонний сервис.

Программа IP Webcam интересна количеством опций, которые каждый пользователь может настроить под себя:

• Приложение может собирать данные с различных датчиков: движения, звука, температуры батареи, вольтметра батареи, акселерометра, гироскопа, освещенности и так далее;
• В программу можно установить скрипты, которые будут выполнять различные действия. Например: оповещение по почте в случае обнаружения движения, сохранение фото при обнаружении в кадре движения, съемка фото через определенные промежутки времени и так далее.

Приложение не требует высокой производительности смартфона и работает на Android практически любой версии. Программа полностью локализована на русский язык.

Manything

Еще одним удобным приложением для переквалификации смартфона или планшета в IP-камеру является Manything. В отличие от IP Webcam, программа не переведена на русский язык, но она имеет свои плюсы. Главным отличием приложения Manything является постоянная синхронизация устройства с «облачными хранилищами», куда непрерывно будут передаваться записанные видео и фото с IP-камеры. Таким образом, даже если камеру сломают, вся информация с нее сохранится в «облаке».

Работать с программой Manything не сложнее, чем с приложением IP Webcam. Чтобы начать работу с приложением, потребуется пройти бесплатную регистрацию. После этого функциональность программы станет доступна.

Обратите внимание: Приложение Manything распространяется бесплатно, но в ней имеется возможность оформления платной подписки. Платная подписка предполагает вариант получения доступа одновременно к нескольким камерам.

Зарегистрировавшись в приложении, пользователь увидит на первом экране две большие кнопки – Viewer и Camera. Нажатие на Viewer приведет к переходу выбора соединенных с аккаунтом камер для просмотра транслируемых изображение. Через кнопку Camera можно перевести само устройство, на котором запущена программа, в режим IP-камеры.

В режиме Camera, чтобы начать трансляцию, достаточно нажать большую красную кнопку. При этом есть возможность предварительно произвести различные настройки камеры:

• Настроить режим съемки: постоянный или только при движении объекта в кадре;
• Установить интервал постоянной съемки фотографий вместо видео;
• Настроить оповещение о движение в кадре для других устройств, на которых имеется приложение Manything, вошедшее в используемый в IP-камере аккаунт;
• Настроить максимальное количество трафика, выделяемого на работу приложения.

Это лишь малая часть опций, представленных в приложении, на деле их гораздо больше.

С точки зрения функциональности программа IP Webcam обходит Manything, но с точки зрения удобства использования она от нее отстает. Удобная настройка Push-уведомлений, клиент для отслеживания изображения прямо из приложения, а также сохранение видео на серверах Manything – это явные преимущества программы.
