ИПБОТ 409-2008 Инструкция по промышленной безопасности и охране труда при обслуживании и эксплуатации вентиляционных установок

ИПБОТ 409-2008 Инструкция по промышленной безопасности и охране труда при обслуживании и эксплуатации вентиляционных установок

Тип документа: Нормативно-технический документ
Дата начала действия: 1 января 2008 г.
Опубликован:

ИПБОТ

ИНСТРУКЦИЯ
по промышленной безопасности и охране труда при обслуживании и эксплуатации вентиляционных установок

1 Общие требования безопасности

1.1. К эксплуатации и обслуживанию вентиляционных установок допускаются лица не моложе 18 лет после обучения в специализированных центрах, имеющие квалификационное удостоверение по данной специальности, прошедшие предварительное медицинское обследование и не имеющие противопоказаний к выполнению указанной работы.

1.2. Вентиляция производственных помещений применяется в целях поддержания в рабочей зоне требуемых параметров воздушной среды.

1.3. Вентиляция помещений, в которых наблюдаются выделения вредных паров и газов осуществляется путем устройства либо местных вытяжных установок с подачей свежего приточного воздуха в рабочую зону, либо общеобменных приточно-вытяжных установок, при которых достижение санитарных норм создается обменом воздуха во всем помещении.

1.4. Бесперебойная и эффективная работа вентиляционных установок обеспечивается:

• выполнением работ по предпусковым испытаниям и регулировке вновь смонтированных вентиляционных установок;
• выполнением периодических работ по испытаниям и наладке вентиляционных установок, находящихся в эксплуатации;
• организацией правильной систематической эксплуатации вентиляционных установок со своевременным проведением их планово-предупредительного ремонта.

2 Требования безопасности перед началом работы

2.1. Надеть спецодежду, спецобувь и СИЗ.

Рукава и полы спецодежды должны быть застегнуты на все пуговицы, волосы убраны под головной убор. Одежда должна быть заправлена. Не допускается наличие свисающих концов или развевающихся частей одежды. Запрещается засучивать рукава спецодежды и подворачивать голенища сапог.

2.2. Произвести обход обслуживаемого оборудования по определенному маршруту, проверить визуально состояние (целостность) агрегатов, механизмов и инструментов, наличие реагентов, приборов КИПиА.

2.3. Получить необходимые сведения от сдающего смену о состоянии оборудования, неисправностях, требующих немедленного устранения, и распоряжениях на предстоящую смену.

2.4. Ознакомиться со всеми записями в журналах: оперативном, дефектов, учета работ по нарядам и распоряжениям, распоряжениями, вышедшими за время, прошедшее с предыдущего дежурства.

2.5. Вентиляционные установки должны соответствовать следующим требованиям:

• все вращающиеся части, приводные ремни и соединительные муфты должны иметь надежные ограждения;
• крышки люков, подъемные зонты и т.д. должны быть снабжены устройством для их закрепления в открытом (поднятом) положении;
• электродвигатели и пускорегулирующие устройства должны быть заземлены;
• всасывающие отверстия вентиляторов, не присоединенные к воздуходувам, должны иметь защитные металлические решетки;
• воздуходувы не должны иметь механических повреждений;
• контрольно-измерительные приборы и средства автоматики должны быть исправны.

2.6. Перед пуском вентиляционных установок при вводе их в эксплуатацию или после ремонтных работ необходимо:

• осмотреть состояние воздуховодов, обращая внимание на надежность их крепления, плотность соединения, положение регулировочных устройств и шиберов, наличие металлических сеток на всасывающих патрубках;
• проверить вручную вентилятор на 2-3 оборота и убедиться в отсутствии посторонних шумов, толчков, ударов или перемещения посторонних предметов, попавших в вентилятор;
• проверить, надеты и достаточно ли натянуты ремни, не сработаны ли пальцы на муфтах;
• произвести кратковременный пуск вентилятора для определения правильности вращения.

2.7. На кожухе вентилятора или электродвигателя должна быть стрелка, указывающая направление вращения.

2.8. Убедившись в правильности направления вращения, необходимо в течение 5-10 минут прогреть калорифер (в зимних условиях) и только после этого открыть заслонку на приеме воздуховода.

3 Требования безопасности во время работы

3.1. В процессе эксплуатации вентилятора необходимо следить, чтобы:

• вентиляторы имели плавный, бесшумный ход;
• рабочее колесо имело правильное направление вращения, не имело биения или смещения по валу, было хорошо отбалансировано;
• гайки болтов, крепящих вентилятор к основанию, были надежно затянуты и снабжены контргайками, дросселирующее устройство имело фиксаторы. Менять положение фиксатора при отрегулированном дросселе запрещается.

3.2. Во время работы вентилятора необходимо периодически проверять на ощупь температуру электродвигателя. Температура в наиболее нагретой точке электродвигателя не должна превышать 65 °С.

3.3. Лицам, которым не поручен уход за вентиляционной установкой, закрытие вентиляционных задвижек и шиберов, закрытие приточных или вытяжных отверстий, снятие кожухов, остановка, включение и другие аналогичные действия запрещаются.

3.4. Работающая вентиляционная установка подлежит немедленной остановке в следующих случаях:

• при появлении дыма или огня из электродвигателя или пускового устройства;
• при несчастном случае с человеком;
• при сильной вибрации установки;
• при чрезмерном нагреве подшипников или корпуса электродвигателя;
• при обнаружении ударов, шума или других ненормальных явлений в работе вентиляционной установки;
• при возникновении пожара в помещении.

3.5. Запрещается загромождать вентиляционные камеры посторонними предметами.

3.6. Ремонт вентиляционных установок производится по графику планово-предупредительного ремонта, который составляет инженер по вентиляции.

3.7. Ежегодно, по окончании периода пользования механическим притоком воздуха с подогревом, все трубопроводы, калориферы и другое оборудование отключаются и очищаются от грязи и осадков.

3.8. Приточные установки летом работают через свободные клапаны.

3.9. Очистка воздуховодов от пыли производится не реже двух раз в год, если производственные условия не требуют этого чаще.

3.10. Бункеры пылеотделителей необходимо очищать от пыли по мере ее накопления, не допуская скопления пыли на 150 мм до штуцера пылеотделителя.

3.11. В случае аварии и других причин, вызывающих остановку вентилятора, ответственный за эксплуатацию его в смене обязан немедленно сообщить о случившемся вышестоящему лицу и произвести в журнале эксплуатации запись причины остановки и продолжительность перерыва в работе.

3.12. При ремонте оборудования, воздуховодов, зонтов, укрытий на высоте не допускается нахождение людей в зоне этих работ.

3.13. Все работы на вентиляционной установке должны производиться только после полной остановки вращающихся частей.

3.14. Места установки вентиляционного оборудования, требующего систематического ухода и обслуживания, должны быть обеспечены освещением.

4 Требования безопасности в аварийных ситуациях

4.1. В случае возникновения аварийной ситуации, инцидента (поломки узлов, деталей вентилятора, неисправности КИПиА и др.) немедленно прекратить работу, уведомить руководителя работ и действовать согласно полученным указаниям.

4.2. При возникновении пожара в вентиляционном отделении немедленно отключить вентиляционную установку, о пожаре сообщить в пожарную часть и руководителю работ, приступить к тушению пожара имеющимися средствами.

4.3. В случае загорания питающего кабеля или электродвигателя установку следует немедленно отключить от сети, а тушение производить углекислотным огнетушителем.

4.4. При несчастном случае необходимо немедленно освободить пострадавшего от воздействия травмирующего фактора, оказать ему первую доврачебную помощь и сообщить непосредственному руководителю о несчастном случае.

При необходимости вызвать скорую помощь или отправить пострадавшего в учреждение здравоохранения.

По возможности сохранить обстановку на месте несчастного случая до начала расследования, за исключением случаев, когда необходимо вести работы по ликвидации аварии и сохранению жизни и здоровья людей.

5 Требования безопасности по окончании работы

5.1. Отключить электроэнергию. Произвести очистку оборудования.

5.2. Привести в порядок рабочее место, приспособления, инструмент убрать и уложить в отведенное для них место.

5.3. Ознакомить принимающего смену со всеми изменениями и неисправностями в работе оборудования, которые происходили в течение смены.

5.4. Снять спецодежду, убрать ее и другие СИЗ в шкаф для рабочей спецодежды.

5.5. Вымыть руки и лицо теплой водой с мылом или принять душ. Для трудноудаляемых загрязнений применять специальные очищающие средства.

Правила установки вентиляционных систем

Без еды человек может прожить примерно месяц, вез воды несколько дней, а без воздуха – максимум 5 минут! Чем чище и насыщеннее кислородом воздух, тем лучше мы себя ощущаем. К сожалению, в воздухе, особенно городском, в большом количестве содержится углекислый газ, который неблагоприятно воздействует на здоровье людей.

Чтобы хорошо себя чувствовать не только на природе, но и в помещении, нужно внимательно и тщательно подойти к выбору вентиляционных установок, которые очищают воздух от посторонних примесей. Данные системы размещаются в зданиях общественного пользования (больницах, администрациях, музеях, кинотеатрах), на предприятиях, а также в квартирах. Монтаж промышленного оборудования обычно производят профессионалы, в частном доме эту работу можно сделать самостоятельно. Чтобы получить качественный результат и сохранить исправность техники, нужно все выполнять аккуратно и с соблюдением правил. Расскажем обо всем по порядку.

Размещение и подключение вытяжных вентиляторов

Естественная циркуляция воздуха считается самым экономичным способом вентиляции. Обычно в этом случае в помещении размещают вытяжные вентиляторы, которые принудительно удаляют отработанный воздух. Приспособление представляет собой устройство с крыльчаткой, которую приводит в действие электрический двигатель. При установке большое значение имеет место расположения. В квартирах, как правило, предусмотрены воздушные отверстия, через которые по вентиляционной шахте уходит отработанный воздух из помещения. В них и нужно устанавливать вытяжной вентилятор.

Совет мастера. Если Вы строите дом и планируете вентиляционную систему, нужно учитывать несколько правил по размещению воздушных отверстий. Следует помнить, воздушную решетку лучше размещать напротив двери, окна. Если расположить рядом с источником свежего воздуха, действие будет только локальное. Как известно, теплый легкий воздух поднимается, именно поэтому рекомендуется размещать решетку повыше, не менее, чем на 2 метра от пола. Необходима вентиляция и рядом с источником тепла и влаги (газовой плитой, ванной).

Вытяжные вентиляторы можно вмонтировать в стену, на потолок и даже в окно. Первые два примера встречаются чаще всего.

Если Вы хотите поместить вентилятор в стене, для начала нужно проделать отверстие с помощью дрели и кольцевого сверла. В полученное отверстие вставляется воздуховод и на него устанавливается вытяжной вентилятор. Устройство следует прикрутить к стене дюбелями или приклеить полимерным клеем. После этого нужно соединить провод, который будет питать вентилятор, с электроточкой. Если Вы не уверены, что можете выполнить эту работу, обратить к профессиональному электрику. Некоторые модели техники имеют вилку на конце кабеля. В этом случае подключение не требуется, достаточно воткнуть вилку в розетку. После подключения не забудьте установить декоративный короб или решетку (в зависимости от модели). На внешней стороне стены также нужно установить решетку.

Через вытяжные вентиляторы воздух с улицы не должен поступать в помещение, поскольку холодный поток создаст определенный дискомфорт для человека. Поэтому позаботьтесь, чтобы у устройства были специальные клапаны. Они опускаются, когда вентилятор не работает, и тем самым образуют преграду уличному воздушному потоку. Управление клапанами может быть механическое или ручное.

Вы убедились, что обеспечить хорошую вентиляцию в ванной, гостиной с помощью вытяжного вентилятора достаточно просто. А вот установка приточной и приточно-вытяжной системы несколько сложнее. Но если именно она Вам необходима, читайте дальше, и узнаете правила, которые очень важно соблюдать при ее установке.

То, что нужно знать о монтаже приточной и приточно-вытяжной системы

Ход работы по размещению приточной или приточно-вытяжного оборудования в первую очередь зависит от его вида. Оно может быть сборным и моноблочным (Mitsubishi Electric). Из чего состоит система читайте в статье «Приточно-вытяжная вентиляционная установка – чтобы в дом «дышал» чистым воздухом». Главное преимущество наборной вентиляционной установки в том, что Вы сами подбираете составляющие по подходящей цене. Однако, нет гарантии, что элементы будут идеально сочетаться. У моноблочной вентиляционной установки все детали подходят для совместной работы. Кроме того, готовая система компактнее, ее монтаж проще и быстрее.

Моноблочная приточная система устанавливается в комнате, как и вытяжной вентилятор. Приточная система может быть и канальной, тогда ее монтаж выполняется по аналогии с приточно-вытяжной техникой.

Перед тем, как приступить к монтажу приточно-вытяжной установки, нужно тщательно подготовиться, а именно — сделать план вентиляционной системы.

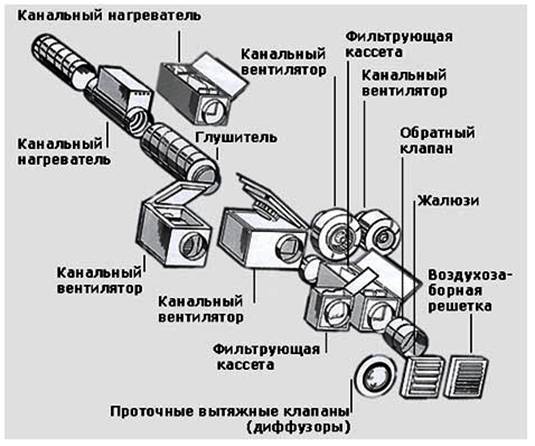

Для установки канальной приточно-вытяжной вентиляции требуется подвесной потолок, потому что именно в нем и будет находиться конструкция. Далее нужно определиться с расположением вентиляционного блока. От этого зависит длина вентиляционных каналов. В квартирах, как правило, устанавливают систему с мягкими воздуховодами. Они изготавливаются из полимерного материала и фольги, их можно сгибать, что удобно. Для промышленных помещений выбирают металлические воздуховоды, которые собираются из блоков. Каналы массивны, потому что рассчитаны на мощное оборудование и более долговечны.

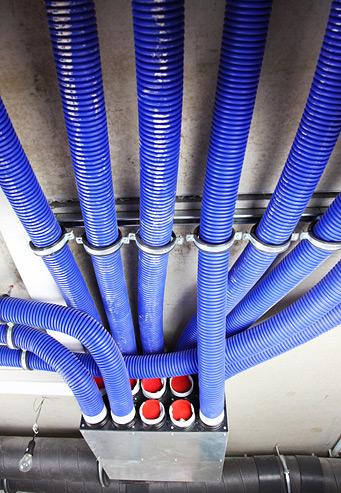

При монтаже вентиляционной системы воздуховоды всегда выводят на улицу. Для этого в стене проделывается два отверстия: одно для канала с входящим воздухом, а другой для канала с вытяжным воздухом. Каналы присоединяются к блоку, закрепляются на потолке стяжками и вставляются в отверстия. Очень важно не перетягивать воздуховоды сильно, иначе можно повредить материал или ухудшить проходимость воздуха по каналу.

Совет мастера. При установке воздуховодов правильно подключайте их к вентиляционному блоку. Входящий и выходящий каналы должны быть вставлены в соответствующие отверстия. Если перепутать, система попросту не будет функционировать.

После установки основных составляющих необходимо подключить проводной пульт управления и всю систему к электросети. Для этого лучше обратиться к профессиональному электрику.

Комментарий специалиста. Современные ПВВУ оборудованы «интеллектуальной» системой управления, благодаря которой можно контролировать скорость вентилятора, температуру воздуха, поступающего в помещение, уровень загрязнения фильтров, настраивать мощность работы и время функционирования на день или неделю и другое, в зависимости от модели техники.

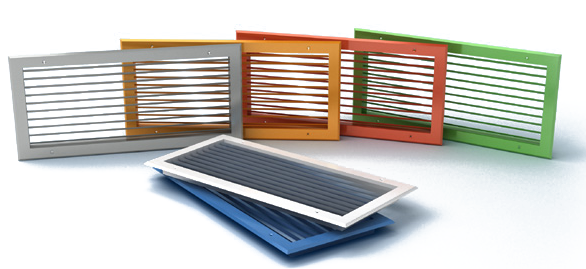

После подключения к электропроводке следует повесить воздухораспределительную решетку на стене в комнате. Можно выбрать лицевую панель, наиболее гармонично сочетающуюся с интерьером комнаты.

При самостоятельном проведении работы по размещению вентиляционной системы Вы берете на себя ответственность за исправность ее функционирования. На заводах, производственных помещениях подобные работы проводит специалисты, которые обязаны также:

• 1 раз в год проводить осмотр системы (весной) на факт наличия щелей, трещин;
• устранять неисправности и заменять поломанные детали;
• прочищать и устранять засоры в шахтах, зонтах.

Для проверки исправности устройства дома также следует вызывать специалиста из сервисного центра. Регулярное обследование не займет много времени, зато техника будет под контролем. Не стоит пренебрегать проверками, поскольку на первый взгляд незаметные неисправности могут стать причиной большой поломки, на ремонт которой потребуется уже большая сумма.

Теперь Вы знаете основные правила размещения вентиляционного оборудования разных видов и можете приступать к работе незамедлительно. Правильно установленная система вентиляции – это гарантия хорошего самочувствия людей. Нормальный воздухообмен помещения также способствует долговечности здания. При образовании конденсации стены, пол впитывают влагу в большом количестве и поэтому быстро разрушаются. Если Вы добросовестно отнесетесь к выбору и монтажу вентиляционной системы, дом будет не только комфортным для проживания, но и крепким.
