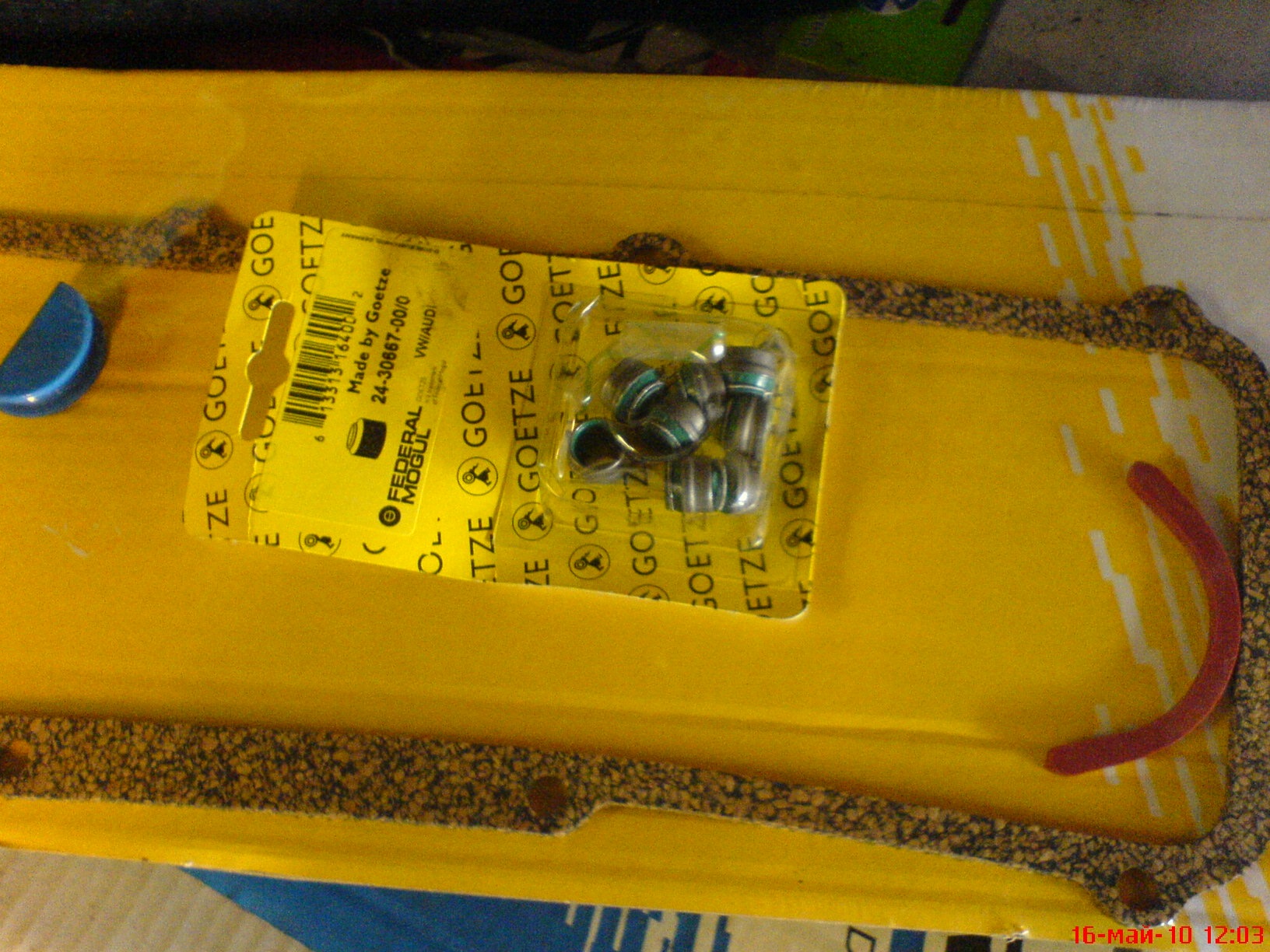

Давно уже в гараже лежал комплект новеньких гидрокомпенсаторов INA купленных еще в прошлом году "по случаю" 🙂 Вдобавок подтекало масло из-под клапанной крышки (когда в прошлый раз собирал мотор-забыл помазать1-ю крышку распредвала герметиком) Так-что наконец-то дошли руки до данного процесса, вдобавок решил устранить какой-то непонятный "колхоз" системы отопления и охлаждения.

Для чего это делалось предыдущим хозяином я так и не понял (хотя сначала подозревал, что там печка заглушена 🙂 Ну да ладно, купил в экзисте новые патрубки "Топран" 200 и 300р. (отводящий со специальной пробкой для удаления воздушной пробки) итого 500р. и 4 новых хомута по 15р. Итак собственно сам процесс : Замачиваем новые компенсаторы в масле

,
Выкручиваем свечи, выставляем распредвал "по метке" (первый и 4-й цилиндры в ВМТ)

Потом снимаем крышку трамблера и маркером отмечаем положение бегунка,

ослабляем натяжной ролик, аккуратно снимаем ремень предварительно маркером отметив его положение на шкиву РВ (чтобы не убежал ни на зуб).
Подвязываем все это богатство на капот. Далее берем длинный бельевой шнур и опускаем его в первый цилиндр до тех пор пока опускается 🙂 потом помогаем отверткой ему полностью камеру сгорания, чтобы клапана не падали и было удобно работать.

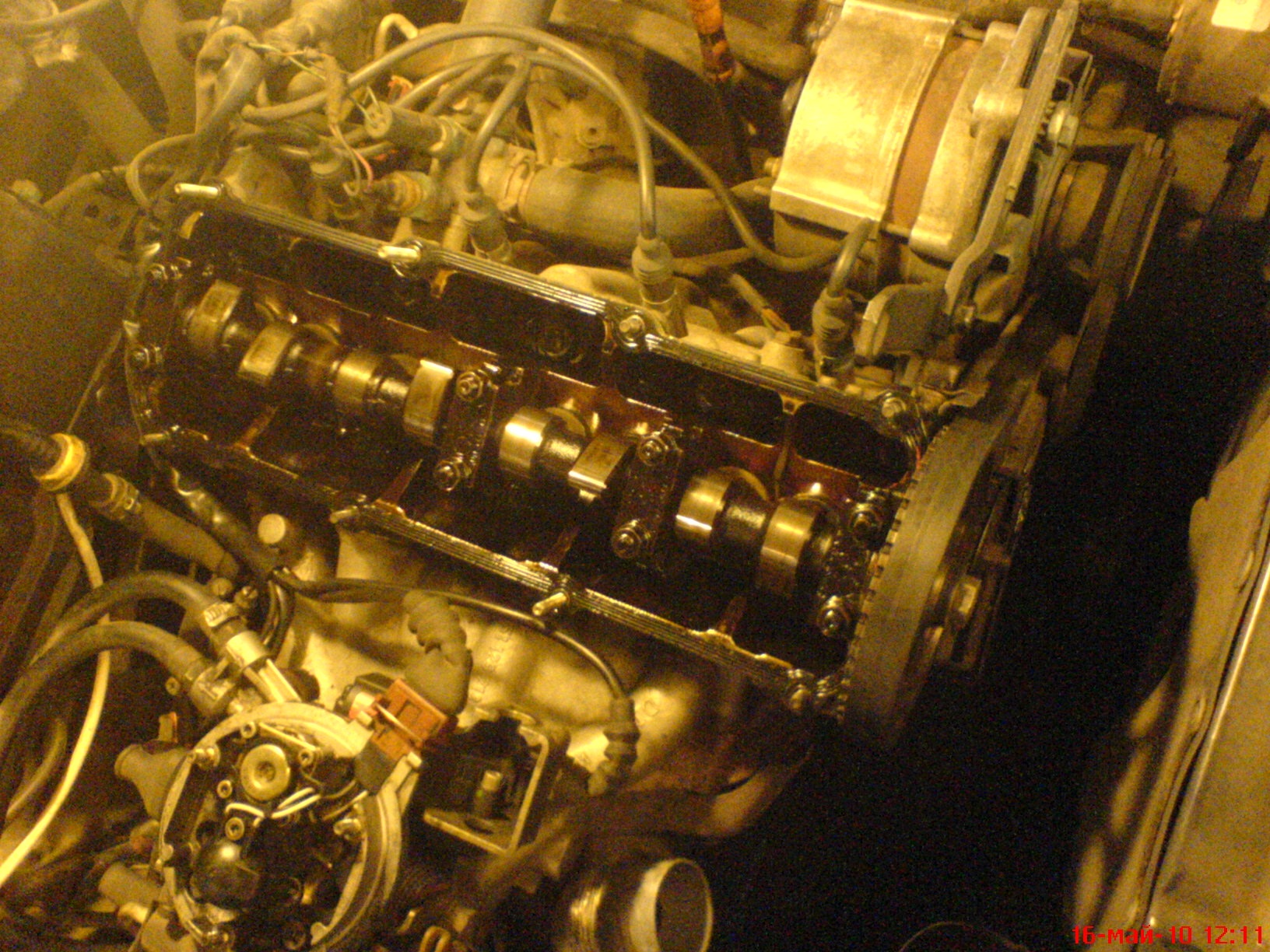

Теперь снимаем РВ откручивая 4 крышки,

крышки все аккуратно складываем в порядке снятия,

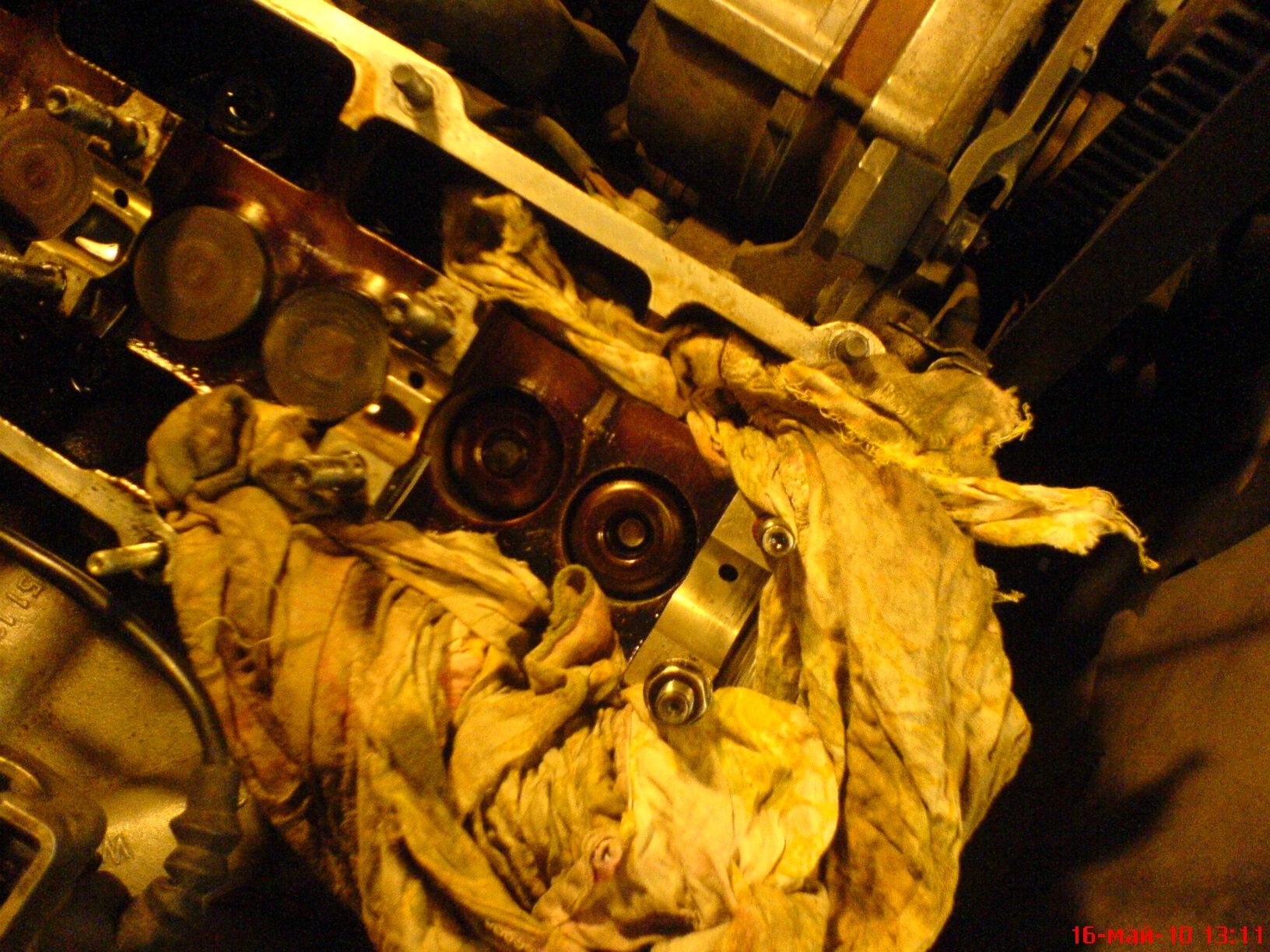

чтобы не перепутать при сборке (Это важно!), вынимаем гидрокомпенсаторы.

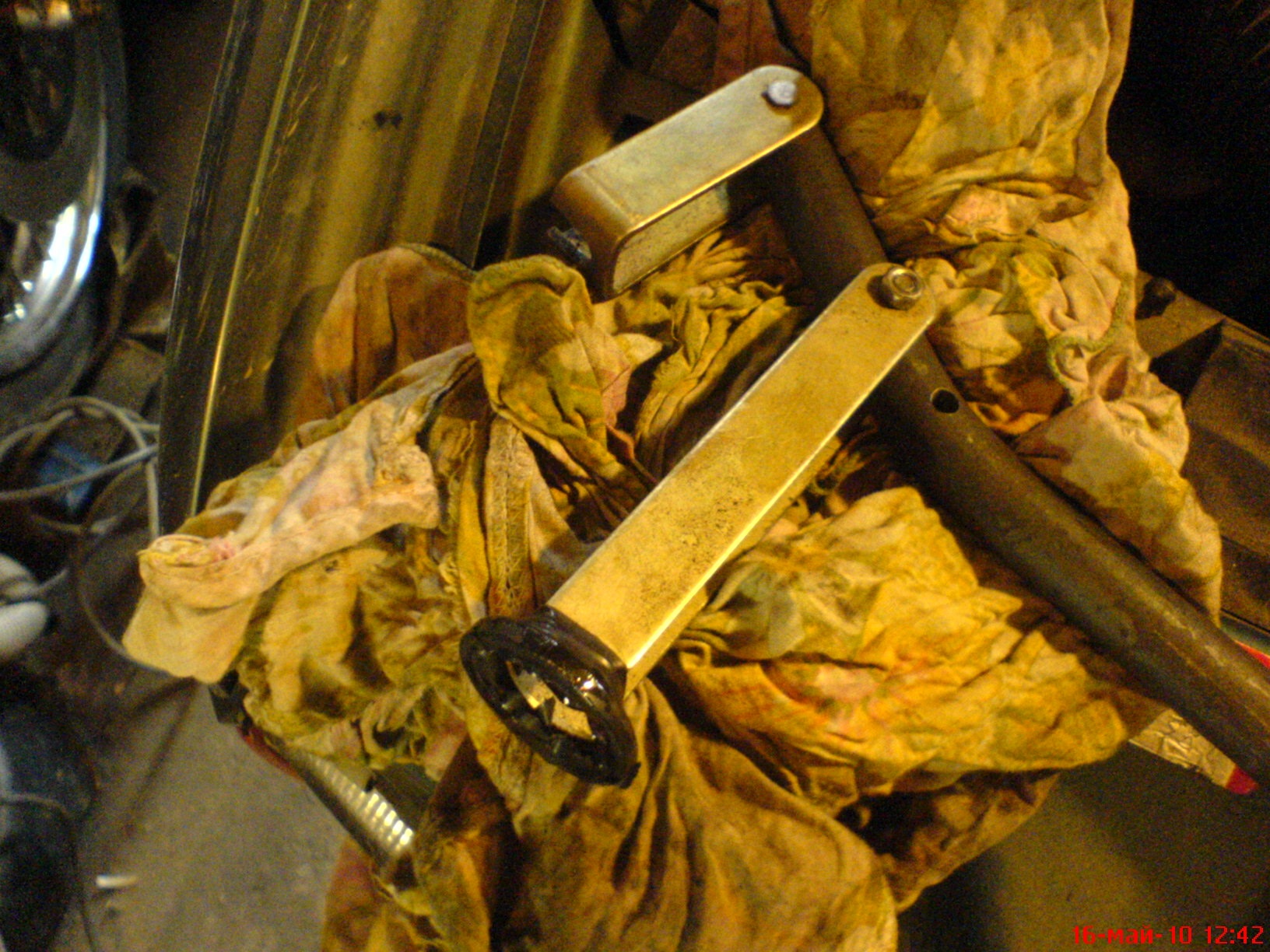

Далее специальным рассухаривателем (я использовал рассухариватель от ВАЗа предварительно обмотав рабочую часть тефлоновой изолентой,

чтобы не поцарапать колодца гидрокомпенсаторов) давим на тарелку клапана. Здесь очень понадобится магнитная указка. Вынимаем сухарики и соответственно тарелку с пружинами.

(у кого он есть… кстати ну очень удобная вещь!) снимаем колпачек. Достаем из упаковки

новый, одеваем специальный "презерватив" из набора на стержень клапана, чтобы непопортить рабочую кромку колпачка и сам колпачек. Далее все темже съемником запресовываем его на законное место.

Снимаем "презик". Ставим на место пружины и тарелку. Теперь самое сложное- надо засухарить клапана. Процедура достаточно трудоемкая надо сказать. Берем тряпку и бережно укутываем все вокруг колодца, чтобы ненароком выскочивший сухарик не улетел в недра ГБЦ, а то ведь может еще и в поддон провалиться через отверстия слива масла!

Рассухаривателем давим на тарелочку и вставляем на место сухарики. Лучше это делать тонким изогнутым пинцетом. Канавки на клапане лучше смазать консистентной смазкой, чтобы сухарик сразу прилип на место и не вывалился. После установки приставляем торцевой ключик на 10 к стержню клапана и стукаем несильно молоточком (чтобы все надежно встало на свои места) Теперь тоже самое проделываем со вторым клапаном и переходим на 4-й цилиндр. Далее 2-й и третий, соответственно незабыв изменить положение поршней загнав в ВМТ 2-3 поршня. Можно этого не делать, но бельевой шнур потребуется длинный 🙂 Я не делал, мне было лень 🙂
Когда все готово устанавливаем новые гидрокомпенсаторы,

кладем в постельки РВ и одеваем крышки сначала 2-ю и 5-ю, тянем с моментом 20 Н*м крест накрест, затем 1-ю и 3-ю, опять 20 Н*м крест накрест. Первую незабыть намазать герметиком как в прошлый раз 🙂 Усе. Шкив по меткам, ставим ремень зуб в зуб, контролируем не убежал ли трамблер, все на месте, натягиваем ремень роликом. Удобно использовать гнутые круглогубцы для снятия стопорных колец. Правильно натянутый ремень должен от руки поворачиваться на 90 градусов в длинной части. Вкручиваем свечи незабыв извлечь бельевую веревку из камеры сгорания. Теперь можно заняться заменой патрубков системы отопления. Фотки на телефоне, залью позже.
