Рециркуляционный насос в системах отопления и ГВС

Рециркуляционный насос в системах отопления и ГВС

Что такое рециркуляционный насос в системе отопления - виды, модели, как правильно выбрать.

При капитальной переделке дачи, загородного дома или постройке нового существенным станет вопрос относительно выбора системы отопления и всего, что с ней связано. Все нюансы: общая протяженность и диаметр труб, мощность электрического или газового котла, а также рециркуляционный насос, который призван обеспечить полноценное функционирование теплоснабжения и подачи горячей воды, – будут на повестке дня.

Рециркуляционные насосы в системе отопления

  • 3.1 Технический специалист

Для создания комфортных условий проживания обязательно использование рециркулицонного насосного оборудования. Рециркуляционные насосы являются неотъемлемой составляющей системы отопления и горячего водоснабжения. Это компактное устройство устанавливается повсеместно – в частных домах, котельной, коттеджах.

Насос рециркуляционный Wilo Star Z Nova

Благодаря своим отменным техническим параметрам и высокой энергоэффективности насосы для рециркуляции воды вытесняют агрегаты прочих типов и заслуженно набирают популярность.

Рециркуляционный насос в первую очередь обеспечивает нормальную эксплуатацию всей отопительной системы, являясь главным стимулирующим фактором для ее бесперебойной работы.

Используемый рециркуляционный принцип действия, заключающийся в нагнетании перекачиваемой среды на основе вращения специальных элементов и увеличении скорости перемещения теплоносителя по теплоснабжению, напора, чрезвычайно необходим для систем отопления. Это обусловлено тем, что агрегат создает благоприятные условия для эффективной перекачки теплового носителя по трубам.

Его устанавливают с целью поддержки и регулировки давления рабочей среды. В целом он повышает гидравлическую мощность теплоснабжения. С монтажом подобного оборудования отопительная система получает повышение коэффициента теплоотдачи.

При стандартной системе естественной циркуляции помещение прогревается неравномерно и дольше, нежели с рециркуляционным прибором. Носитель часто встречается с серьезным сопротивлением, его энергия гасится. В результате трубы нагреваются частично, тепло теряется быстрее, обогрев дома не происходит должным образом.

Основными составными элементами устройства являются: корпус, электронный переключатель, сохраняющий амплитуду колебаний напряжения питания, обеспечивающий периодичность пуска «движка», и электродвигатель. Рециркуляционный насос отличается невысокой стоимостью, к его преимуществам относятся:

  • удобство использования;
  • неприхотливость в течение эксплуатационного срока;
  • минимальное обслуживание;
  • экономичное потребление электроэнергии, экономичные эксплуатационные расходы;
  • низкий уровень шума;
  • возможность быстрого запуска системы;
  • высокий КПД;
  • надежность и длительность использования;
  • простота в монтаже;
  • точная степень контроля температуры потоков теплового носителя и другие.

Составные части рециркуляционного насоса.

Использование насоса рециркуляции котла – экономически выгодное и эффективное решение. Он обеспечивает минимальный расход теплоносителя, уменьшает температурную разницу между нижней и верхней частями котла.

Конструктивные особенности устройств

Рециркуляционный насос схож с циркуляционным. Для рециркуляционных гидравлических машин характерны следующие конструктивные особенности:

  • корпус исполнен из бронзы и стали, реже из латуни, чугуна и других нержавеющих сплавов;
  • односкоростной статор охлаждается перекачиваемой средой, допустимая температура которой не должна превышать 65 градусов;
  • роторный вал из нержавеющей стали оснащен крыльчаткой (лопастным колесом), за счет вращения которой образуется центробежная сила, возникает компрессия на выводном патрубке и нагнетается вода в трубопровод теплоснабжения;
  • рабочее колесо производится из тугоплавкого специального пластика;
  • вращаемый электродвигателем ротор короткозамкнутый, изготовлен из стали;
  • оборудование рассчитано на работу с чистой, не вязкой водой (не содержащей твердых частиц и волокон);
  • как дополнение – оснащение таймером и другими элементами для программирования насоса.

Схема отопления, базирующаяся на рециркуляционном аппарате, лишена недостатков, которые характерны для теплоснабжения, опирающегося на естественную циркуляцию теплового носителя, например, меньшая инерционность. Благодаря подобным устройствам интенсивная подача теплоносителя в считанные минуты сделает трубы радиатора горячими и потребителю не придется ожидать, пока прогреется помещение.

Виды рециркуляционного оборудования в системе отопления

Рециркуляционный агрегат, как и его «собрат» циркуляционный насос, подразделяются на два типа: на изделия с сухим ротором и насосы с мокрым ротором. Насос рециркуляции с сухим ротором отличается тем, что вращающаяся часть не соприкасается с перекачиваемой водой, поскольку отдалена от электродвигателя благодаря керамическому или металлическому скользящему торцевому уплотнителю.

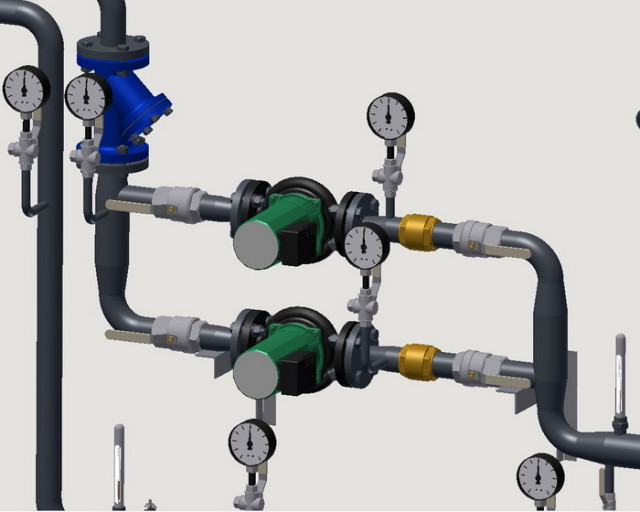

Установка циркуляционного насоса в систем отопления

Он легко ремонтируется, относится к дорогой ценовой категории и имеет больший коэффициент полезного действия (70%), нежели аналогичные модели с мокрым ротором (45%). Для него характерна повышенная мощность, высокий уровень шума, требовательность к чистоте воздуха в здании и теплоносителя. Они способны перекачивать большие объемы жидкости.

Вторая группа насосов откачивает воду с малой мощностью. Они практичны, потребляют энергии мало, бесшумны, малогабаритны. Отличаются от устройств с сухим ротором тем, что вращающаяся часть не изолирована от воды, служащей смазкой деталей и охладителем двигателя. Стоимость на них невелика.

Рециркуляционные насосы в системе горячего водоснабжения

Комфортность ГВС, сокращение расходов энергоресурсов для потребителя дает применение рециркуляционных устройств и соответствующих линий в системе горячего водоснабжения. При использовании бойлеров нагрев воды, как правило, отнимает несколько минут и даже часов в зависимости от требуемого объема горячей жидкости.

В течение этого процесса (еще и при пользовании сантехприборами) несколько литров жидкости сливается в канализацию. Чем трубопровод длиннее, тем больше воды утрачивается. Результатом становятся значительные потери в водоснабжении. К тому же потребитель получает тепловые потери, перерасход энергоносителя. С целью устранения данного явления в системе ГВС устанавливают насос для рециркуляции.

Предназначение гидроконструкции заключается в постоянном поддержании температуры на требуемом уровне перед точками водозабора. Монтаж насоса осуществляется перед водонагревателем на обратном трубопроводе параллельно с основной трубой. По данной ветке он перекачивает воду во время пользования из бойлера. Обратный клапан устанавливают на напорном патрубке.

Читайте так же:
Приточно вытяжные установки systemair бытовые

Рециркуляционный насос для систем ГВС

Рециркуляционный насос для систем ГВСУстановка прибора совершается, если количество жидкости в трубопроводе до точки забора от бойлера свыше трех литров. Чтобы избежать утрат тепла, трубопровод должен быть достаточно теплоизолирован. В случае, если рециркуляционная система грамотно спроектирована, горячая вода поступает мгновенно после открытия общего крана.

Стоит отметить, что многие проектировщики и инсталляторы допускают ошибки в устройстве рециркуляционных установок, применяя насосы с напором 8-9 м вод.ст. Для частного дома, коттеджа достаточно агрегата с максимальным значением напора в 3-4 м вод.ст. Не следует для ГВС использовать «рециркуляционник», рассчитанный на отопительную систему, поскольку система горячего водоснабжения не нуждается в высокой производительности и большом запасе мощности.

Насос рециркуляции ГВС Wilo Star-Z Nova (видео)

Самостоятельная установка циркуляционного насоса в системе отопления

Для равномерного распределения тепла в доме, оснащенном автономной системой отопления, используют различные модели циркуляционных насосов. Данное оборудование обеспечивает принудительную циркуляцию теплоносителя по трубам и батареям. При этом прогрев радиаторов осуществляется одновременно во всех комнатах независимо от их удаленности от отопительного котла. Проводится установка насоса на отопление в соответствии с инструкцией производителя, в которой подробно описан процесс монтажа данного оборудования. На практике опробовано несколько способов расположения насосных установок в системе отопления частного дома. В каждом случае владельцем объекта выбирается наиболее подходящий вариант с учетом типа используемого котла и расширительного бака, вида отопительной системы, наличия дополнительных элементов.

Выбор подходящего агрегата

При выборе насоса обращают внимание на два главных параметра: силу потока теплоносителя и гидравлическое сопротивление, которое преодолевается им при создании напора. При этом характеристики приобретаемого циркуляционного насоса должны быть на 10-15 % ниже расчетных значений. Если произвести установку мощного насоса в систему отопления, то можно столкнуться с проблемой увеличения потребляемой мощности, появления излишнего шума, быстрого износа деталей оборудования. Маломощный насос не сможет обеспечить перекачку теплоносителя в нужном объеме. Многие модели современных циркуляционных насосов снабжены электронными или ручными регуляторами скорости вращения вала электродвигателя. Наиболее высокое значение КПД достигается на максимальных оборотах вала.

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты. Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Определение места врезки насоса в систему

Корректная работа насосного оборудования возможна при условии правильного определения места его врезки в трубопровод. Насос должен заставлять теплоноситель циркулировать по системе отопления, обеспечивая тем самым быстрое продвижение горячей воды от котла до всех батарей, установленных в доме. Так выглядит типовая схема подключения циркуляционного насоса отопления, наиболее часто используемая специалистами на практике.

Типовая схема подключения насоса, обеспечивающего принудительную циркуляцию теплоносителя, к автономной системе отопления частного дома или загородного коттедж

Ее основными элементами являются котел (1), мембранный бак (7), насос (5), радиаторы отопления (8), а также: муфтовое соединение (2); вентили (3); сигнальная система (4); сетчатый фильтр (6); линия подпитки системы отопления водой (9); управление (10); температурный датчик (11); аварийный датчик (12); заземление (13). В автономных системах отопления обычно устанавливают герметичные насосы с «мокрым» ротором бездроссельного типа. Данные модели не нуждаются в дополнительной смазке деталей и замене прокладок. Эти функции выполняются теплоносителем. Вода, перекачиваемая насосом, еще и охлаждает его элементы, а также обеспечивает бесшумное функционирование оборудования. Корпус бездроссельного насоса изготавливается производителями из чугуна, а ротор – из стали или износостойкого пластика. Устройство, не нуждающееся в интенсивном обслуживании, способно работать в течение 20 и более лет.

Основные правила монтажа

Любое оборудование поставляется в сопровождении инструкции производителя, в которой отражается вся важная информация об его устройстве, принципе работы и правилах монтажа. Прочитав внимательно данный технический документ, можно понять основные правила обращения с ним.

Очень важно при самостоятельной установке выбрать нужную позицию изделия относительно горизонта. Расположение вала электродвигателя должно быть строго горизонтальным. В противном случае могут образоваться воздушные пробки, которые оставят подшипники без смазки и достаточного охлаждения. Это приведет к быстрому износу деталей и скорой поломке оборудования. На корпусе насоса есть стрелка, по направлению которой должен двигаться теплоноситель в системе.

Варианты правильного и неправильного расположения циркуляционного насоса с «мокрым» ротором. Категорически запрещено размещение оборудования так, как показано в нижнем ряду

Необходимость фильтрации воды

Перед насосом устанавливают грязевик, функция которого заключается в фильтрации теплоносителя. Фильтр-грязевик задерживает абразивные частицы, песок, окалины и другие загрязнения, попавшие в воду. При попадании подобных элементов внутрь насоса может произойти разрушение крыльчатки и подшипников. Так как диаметр врезки для монтажа насоса имеет небольшой размер, то можно использовать обыкновенный фильтр грубой очистки. Обратите внимание, что бочонок, служащий для сбора различных взвесей, направляют вниз. Находясь в таком положении, фильтр не послужит препятствием для циркуляции воды. При частичном заполнении бочонок не утратит способности пропуска теплоносителя.

Читайте так же:
Правильная установка байпаса в однотрубной системе отопления

Важно! Большинство фильтров снабжены стрелкой, указывающей правильное направление потока воды в контуре. Если проигнорировать направление стрелки, то придется намного чаще чистить грязевик.

Расположение насоса в отопительном контуре

В принципе, большинство моделей современных насосов способно одинаково хорошо работать как на подаче, так и на обратке. Оборудование можно врезать в любой части отопительного контура. При этом следует учитывать, что длительность работы подшипников и пластиковых деталей устройства будет зависеть от величины температуры теплоносителя. Поэтому лучше врезать оборудование на обратном трубопроводе после расширительного мембранного бака и перед котлом отопления.

Один из вариантов правильной врезки циркуляционного насоса в трубопровод системы отопления частного дома с длиной контура не более 80 метров

Для чего нужен байпас

Циркуляционный насос является энергозависимым устройством. При отключении электричества система отопления должна работать на условиях естественной циркуляции. Для этого необходимо минимизировать сопротивление в контуре за счет уменьшения количества изгибов и поворотов, а также использования в качестве запорной арматуры современных шаровых вентилей. В открытом состоянии просвет в шаровом вентиле совпадает с диаметром трубы.

Циркуляционный насос устанавливают на байпасе, который отсекается от основной системы с помощью двух шаровых кранов. Такое размещение оборудование позволяет произвести его ремонт или замену без ущерба для отопительной системы дома. В межсезонье система отопления может работать без насоса, который перекрывается с помощью все тех же шаровых вентилей. При усилении морозов насос включают в работу, открывая запорную арматуру по его краям и закрывая шаровый вентиль на основном контуре. Так осуществляется регулировка направления потока теплоносителя.

Монтаж циркуляционного насоса на байпасе (обводной трубе) с использованием трех шаровых кранов обеспечивает ток теплоносителя по нужному направлению

Электрическое подключение

Если система отопления устроена по принципу принудительной циркуляции, то в случае отключения электричества насос должен продолжать работать от резервного источника питания. Поэтому рекомендуется устанавливать источник бесперебойного питания, который позволит функционировать системе отопления пару часов. Этого времени обычно хватает специалистам для устранения причины аварийного отключения подачи электричества. Продлить автономную работу оборудования могут внешние аккумуляторы, подключенные к резервному источнику питания.

Подключение насоса к источнику бесперебойного питания (ИБП), который дополнительно усилен тремя аккумуляторными установками, последовательно соединенными в единую цепь

Осуществляя электрическое подключение оборудования, необходимо исключить вероятность попадания в клеменную коробку влаги и конденсата. Термостойкий кабель используют в том случае, если теплоноситель разогревается в системе отопления более, чем на 90° С. Не допускается соприкосновение силового кабеля со стенками труб, двигателем, корпусом насоса. Подключение силового кабеля к клеменной коробке производится с левой или правой стороны, при этом переставляется заглушка. При боковом расположении клеменной коробки кабель заводят только снизу. И да, заземление обязательно!

Проверка работы и запуск в работу

После завершения монтажных работ отопительная система наполняется водой. Затем удаляется воздух путем открытия центрального винта, расположенного на крышке корпуса насоса. Появившаяся вода будет сигнализировать о полном удалении воздушных пузырьков из устройства. После этого насос можно запускать в работу.

Ознакомившись с инструкцией и прочитав данную статью, можно провести монтажные работы самостоятельно. Если вы не поняли, как установить насос на отопление, то пригласите профессионального мастера.

Циркуляционный насос: характеристики и установка, расчет

Циркуляционный насос нужен для поддержки циркуляции теплоносителя в системах отопления.

Системы, которые могут работать только с его помощью, называются системами с принудительной циркуляцией.

Его применение позволяет уменьшить диаметр труб отопления и улучшить прогрев отдельных приборов отопления — радиаторов, конвекторов и т. д.

Какие бывают циркуляционные насосы?

Циркуляционные насосы бывают двух видов:

Циркуляционный насос с сухим ротором

Циркуляционный насос с сухим ротором

  • С сухим ротором — теплоноситель не контактирует с ротором насоса. Обладают хорошим КПД, при высоком уровне шума. Их в основном применяют в больших системах отопления, где возможно выделение отдельного помещения под котельную.
  • С мокрым ротором — теплоноситель контактирует с ротором. Чаще всего применяются в частных домах, так как обладают малыми габаритами и малым уровнем шума. У них более низкий КПД, чем у насосов с сухим ротором, но это не критично при их уровнях мощности.

Циркуляционный насос с мокрым ротором

Циркуляционный насос с мокрым ротором

Характеристики циркуляционных насосов для отопления

  • Расход (подача) — измеряется в кубометрах в час или в литрах в минуту. Этот параметр показывает какое количество теплоносителя насос перемещает через себя в единицу времени.
  • Напор — параметр, который показывает какое давление способен создать насос. Измеряется в метрах водного столба.
  • Монтажная длина — монтажный размер насоса. Измеряется в миллиметрах и показывает расстояние между гайками насоса. Для бытовых насосов он чаще всего равен 180 мм.
  • Диаметр соединения — диаметр резьбы гаек, которыми насос подключается к системе отопления. В частных домах применяются гайки диаметром 1 дюйм или 1,25 дюйма.
  • Регулировка скорости вращения ротора. Насосы могут быть с ручной и автоматической регулировкой скорости вращения ротора. «Ручные» насосы имеют 3 иногда 4 скорости, а у автоматически регулируемых насосов может быть гораздо больше режимов работы. Например, у модели Grundfos Alpha 2 таких режимов 11.
  • Рабочая температура теплоносителя до 110° C.
Читайте так же:
Фирмы по установке бытовой техник

Расчет циркуляционного насоса для отопления

Когда встает вопрос подбора циркуляционного насоса для системы отопления, необходимо рассчитать две важных величины — расход и напор. Давайте поочередно посмотрим как все это считается.

Расчет расхода циркуляционного насоса

Возникает законный вопрос: «А зачем его считать?». Ответ достаточно простой — передача тепловой энергии от котла к приборам отопления осуществляется при помощи теплоносителя (чаще всего это вода), который обладает определенной теплоемкостью.

Соответственно, чтобы приборы получили определенное количество теплоты, нужно чтобы через них прошло определенное количество теплоносителя.

Выражается это следующей формулой:

  • G — расход теплоносителя в л/час.
  • N — мощность котла в Вт.
  • Δt — разность температур между «подачей» и «обраткой».

В результате мы получили необходимый для вашей системы отопления расход теплоносителя.

Теперь нужно определить необходимый напор циркуляционного насоса.

Расчет напора циркуляционного насоса

Напор циркуляционного насоса должен превышать гидравлические потери в системе отопления, иначе теплоноситель не будет циркулировать по всей системе, а по пути наименьшего сопротивления.

Здесь я приведу только основную формулу, полученную там:

Отсюда получаем следующие равенства для R и z:

  • R = (λ/α)*(v²ρ/2) Па/м;
  • z = ξ*(v²ρ/2) Па;

Коэффициенты λ, α, ρ — справочные величины, которые приведены в специальной литературе.

Расшифровывать их здесь не буду, если интересно, то переходите по ссылке, которая указана выше.

Определение модели циркуляционного насоса по напору и расходу

После того, как мы получили все вышеперечисленное, нам надо выбрать модель циркуляционного насоса.

Для этого надо обратить внимание на напорно-расходную характеристику насоса.

Она у разных моделей насосов разная и выглядит следующим образом:

Напорно-расходная характеристика циркуляционного насоса

По такой характеристике мы смотрим сможет ли данная модель насоса выдать нужный нам напор при нужном нам расходе теплоносителя.

Если насосу это под силу, то его вполне можно устанавливать на вашу систему отопления.

Установка циркуляционного насоса в системе отопления

Прибор чаще всего устанавливают на «обратке» перед котлом.

В системе с естественной циркуляцией, насос ставится на «байпас» и при необходимости можно его отключить отсечь вентилями и произвести ремонт.

Установка циркуляционного насоса на байпас

Установка циркуляционного насоса на байпас

Такая схема установки подойдет и для систем с принудительной циркуляцией, но там еще необходимо подключать источник бесперебойного питания на случай отключения света.

Направление протока теплоносителя через прибор указывается стрелкой внизу на «улитке».

Его важно не перепутать, иначе ваша система будет работать в обратном направлении.

На современных насосах предусмотрена возможность поворота «улитки», поэтому их не бывает «левых» или «правых».

Тем же способом можно переставить статор, если есть необходимость удобнее расположить коробку, в которую заведен шнур питания. Поясним все с помощью рисунка:

Схема установки циркуляционного насоса

Схема установки циркуляционного насоса

Подробные рекомендации по установке написаны в паспорте, который идет в комплекте с прибором. С ним нужно обязательно ознакомиться перед тем как начинать работы!

Установка рециркуляционного насоса система отопления

Насосы для воды. Запчасти

  • +38 096 108 77 74
  • +380993404700

Пн — Пт: с 9 00 до 18 00

Сб: с 10 00 до 15 00

  • Насосные станции
  • КОНТРОЛЛЕРЫ И РЕГУЛЯТОРЫ
    • Tech для управления насосами
    • Tech для управления твердотопливным котлом
    • Tech ST для управления котлом с автоматической подачей топлива
    • Tech для управления солнечных систем
    • Tech для инсталляций котельных
    • Комнатные термостаты TECH
    • Модули Tech
    • Tech для управления камином
    • Запчасти к насосам
    • Бачки и мембраны
    • Шланги
    • Насосные станции
    • КОНТРОЛЛЕРЫ И РЕГУЛЯТОРЫ+
      • Tech для управления насосами
      • Tech для управления твердотопливным котлом
      • Tech ST для управления котлом с автоматической подачей топлива
      • Tech для управления солнечных систем
      • Tech для инсталляций котельных
      • Комнатные термостаты TECH
      • Модули Tech
      • Tech для управления камином
      • Запчасти к насосам
      • Бачки и мембраны
      • Шланги

      Установка циркуляционного насоса фото

      Циркуляционные насосы используют для равномерного отопления дома в системе автономного отопления. То есть, они обеспечивают принудительную циркуляцию жидкости по батареям, что обеспечивает одновременный прогрев всех комнат. Последовательность монтажа насосов есть в инструкции от производителя.
      О правильном выборе циркуляционного насоса читайте в статье “Как выбрать циркуляционный насос” или обратитесь к нашим менеджерам за помощью.

      Купить циркуляционный насос

      Где лучше поставить циркуляционный насос?

      Правильная работа насоса напрямую зависит от места врезки насоса в трубопровод. Устройство должно обеспечивать быстрое продвижение теплоносителя по системе отопления. В основном используют такую схему подключения циркуляционного насоса:

      Схема монтажа циркуляционного насоса

      Схема подключения циркуляционного насоса

      1. котел;
      2. муфта;
      3. вентили;
      4. система сигналов;
      5. насос;
      6. фильтр;
      7. мембранный бак;
      8. радиаторы;
      9. подпитка системы отопления водой;
      10. панель управления;
      11. сигнализатор температуры;
      12. сигнализатор аварий;
      13. заземление.

      Для независимых систем отопления в основном применяют герметичные насосы с “мокрым” ротором, ведь такие насосы не требуют смазки элементов и замены прокладок (это делает теплоноситель). Также, жидкость, которая перекачивается насосом, охлаждает его детали и обеспечивает бесшумность работы.

      Монтаж циркуляционного насоса

      Все насосы имеют инструкции производителей с всей важной информацией о них.
      Осуществляя самостоятельную установку необходимо правильно выбрать расположение устройства — вал должен располагаться строго горизонтально, иначе возникнуть пробки воздуха, и подшипники останутся без смазки и охлаждения. Элементы быстро износятся и насос выйдет из строя. На корпусе насоса нарисованная стрелка, что указывает направление движения жидкости в системе.

      ПРавильное подключение циркуляционного насоса

      Правильное положение циркуляционного насоса

      Перед насосом устанавливается сетчатый фильтр для очистки теплоносителя от песка, окалин, абразивных частиц.

      Установка циркуляционного насоса в систему отопления

      Современные насосы отлично работают и на подаче, и на обработке, поэтому есть возможность их установки в любое место отопительного контура. Продолжительность функционирования подшипников и пластиковых деталей насоса будет зависеть от температуры циркулированной жидкости. Таким образом, устройство оптимальнее ставить на обратном трубопроводе после мембранного бака и перед котлом.
      Насос монтируют на байпасе, что отделяется от системы двумя шаровыми кранами.

      Проверка работоспособности и запуск

      После установки насоса, систему отопления наполняют водой. Потом удаляют воздух путем открывания центрального винта (на крышке корпуса). Появление воды является сигналом полного удаления пузырьков воздуха. Теперь насос можно включать.
      Если после прочтения данной инструкции Вы не усвоили, как правильно подключить циркуляционный насос — обратитесь к менеджерам Omhi Aqwa для подробной консультации.

      Установка циркуляционного насоса в систему отопления: правила и схемы монтажа

      Повысить эффективность работы автономных систем обогрева загородных домов и дачных домиков позволяет такое устройство, как циркуляционный насос на отопление. Установка этого насоса в систему отопления не представляет особых сложностей, поэтому выполнить такую процедуру, обладая хотя бы минимальными навыками работы с техническими устройствами, можно самостоятельно, без привлечения квалифицированных специалистов.

      Циркуляционный насос в системе отопления

      Циркуляционный насос в системе отопления

      Назначение циркуляционных насосов

      Основная задача, которую решают циркуляционные насосы для котлов отопления, заключается в том, чтобы обеспечить постоянное движение по трубопроводу передающей тепловую энергию жидкости без изменения давления потока. Таким образом, постоянно перемещаясь по трубопроводу с определенной скоростью, нагретая вода способствует лучшей передаче тепловой энергии элементам отопительной системы и, соответственно, более быстрому и эффективному обогреву помещений.

      Установка циркуляционного насоса в систему отопления, работающую по принципу принудительной рециркуляции, является обязательным условием. В системы отопления с естественной циркуляцией теплоносителя для увеличения их тепловой мощности такие устройства тоже устанавливаются. Многие современные модели циркуляционных насосов могут работать на различных скоростях и имеют в своем оснащении специальный переключатель, позволяющий выбирать требуемый режим работы.

      Используя регулируемые циркуляционные насосы, можно эффективно управлять работой системы отопления, включая ее на максимальный уровень теплоотдачи, когда на улице сильно похолодало, и выставляя экономичный режим работы после того, как в отапливаемых помещениях установится комфортная температура воздуха. Отдельные модели регулируемых насосов для котлов отопления могут работать в авторежиме, реагируя на изменение температуры воздуха в отапливаемых помещениях и переключаясь на требуемую скорость подачи теплоносителя в трубопроводную систему.

      Устройство циркуляционных насосов для отопления

      Устройство циркуляционных насосов для отопления

      По конструктивному исполнению циркуляционные насосы, устанавливаемые на системы отопления, делятся на две большие категории: с «сухим» и «мокрым» ротором. Более высокими КПД и производительностью обладают устройства с «сухим» ротором, но они издают при работе сильный шум, более сложны в обслуживании и ремонте. Гидромашины с «мокрым» ротором отличаются простотой обслуживания и высокой надежностью и, если обеспечено требуемое качество теплоносителя, способны безотказно прослужить более десяти лет.

      Кроме того, циркуляционные насосы рассматриваемого типа издают при работе минимальное количество шума. Даже невысокого КПД и производительности насосных устройств с «мокрым» ротором вполне достаточно для того, чтобы обеспечивать эффективную работу системы отопления частного дома или дачного строения.

      Как правильно выбрать место для установки

      Перед тем как установить циркуляционный насос, надо определить наиболее подходящее место для монтажа. Обычно такой насос в системе отопления монтируется после котла, на участке трубопровода, расположенном до первого ответвления. При этом нет значительной разницы в том, на какой из магистралей (подающей или обратной) трубопровода выполняется установка насоса на отопление. Для изготовления циркуляционного насосного оборудования производители используют материалы, которые способны выдерживать температуру воды в системе, доходящую до 100–115°, поэтому установка такого устройства даже на подающей магистрали, где температура теплоносителя максимальная, не нанесет ему никакого вреда. На гидравлические характеристики системы отопления и всех элементов, которые в нее входят, также не оказывает никакого негативного влияния то, на какой из магистралей трубопровода выполнен монтаж циркуляционного насоса.

      Как установить насос на отопление? Основное внимание следует уделить тому, как выполнена обвязка насоса и как сориентирован ротор. В системах отопления, состоящих из двух отдельных веток (контуров), каждая из которых работает на обогрев разных частей дома или его этажей, лучше ставить два циркуляционных насоса – на каждый из контуров отдельно. Схему установки циркуляционных насосов на каждую из веток системы отопления оставляют такой же – сразу после котла и до первого ответвления на трубопроводе.

      Система отопления с двухконтурным котлом и теплым полом

      Система отопления с двухконтурным котлом и теплым полом

      В том случае, если отдельными отопительными контурами обслуживаются первый и второй этажи дома, применение двух циркуляционных насосов позволит еще и экономить на обогреве строения. Заключается такая экономия в том, что на обогрев верхних этажей, где температура воздуха всегда выше, требуется меньше тепловой энергии от системы отопления. Соответственно, циркуляционный насос, обслуживающий контур отопления верхних этажей, можно выставить на меньшую скорость работы, что и позволит экономить на энергоносителях, используемых для нагрева воды в котле.

      Схемы обвязки

      Схема подключения насоса для котла зависит от типа отопительной системы, на которой устанавливается такое устройство. Как уже говорилось выше, выделяют системы отопления с принудительной или естественной циркуляцией теплоносителя. Первые без такого насосного оборудования просто не работают, вторые работают, но при этом характеризуются невысокой теплоотдачей. Как правило, системы отопления, которые могут функционировать как с циркуляционным насосом, так и без него, используются для оснащения домов, расположенных в тех районах, где наблюдаются частые перебои с электроснабжением. Применение таких комбинированных вариантов позволяет сохранять тепло в доме вне зависимости от наличия напряжения в централизованной сети электропитания. В тех случаях, когда электрический ток в дом не поступает, система отопления, хотя и с меньшей теплоотдачей, работает и без циркуляционного насоса.

      Установка в системы отопления с принудительной циркуляцией теплоносителя

      Установка насоса в систему отопления частного дома, которая изначально спроектирована с учетом использования такого устройства, выполняется в разрыв трубы подающей или обратной магистрали контура. Очень распространенной причиной некорректной работы циркуляционного насоса и даже его выхода из строя является низкое качество теплоносителя, наличие в его составе песка и других нерастворимых примесей. В особенности такая причина характерна для тех случаев, когда для обогрева дома используется открытая система отопления.

      Типовая схема подключения насоса отопления

      Типовая схема подключения насоса отопления

      Твердые нерастворимые частицы, содержащиеся в теплоносителе, часто становятся причиной заклинивания крыльчатки и последующей остановки приводного электродвигателя. Чтобы не столкнуться с такими проблемами, на участке трубопровода, по которому в насос поступает теплоноситель, необходимо установить сетчатый фильтр грубой очистки.

      Установка в системы отопления с естественной циркуляцией теплоносителя

      Чтобы установить насос для котла отопления, обслуживающего систему с естественной циркуляцией теплоносителя, надо обязательно использовать байпас. Это трубная перемычка, по которой теплоноситель перемещается в отопительной системе в тех случаях, когда установленный на ней электронасос не работает.

      Схема байпаса системы отопления

      Схема байпаса системы отопления

      На байпасе монтируется кран шарового типа, который при нормальном функционировании циркуляционного насоса находится в закрытом состоянии. В тех случаях, когда гидромашина по каким-либо причинам не работает и, соответственно, не может обеспечить требуемой циркуляции теплоносителя, кран на байпасе открывают, а на участке трубы, которая идет к насосу, закрывают. Таким образом, насос отсекается от отопительного контура, и теплоноситель начинает двигаться по нему естественным образом.

      Особенности монтажа

      Задаваясь вопросом о том, как правильно установить насос, который будет обеспечивать эффективную циркуляцию теплоносителя в трубах отопления, следует учитывать еще ряд важных нюансов. Первый из таких нюансов заключается в том, что ротор помп при их установке должен располагаться строго горизонтально. Объясняется такое требование тем, что только при таком расположении насоса с «мокрым» ротором все движущиеся элементы его внутренней конструкции будут эффективно смазываться и, соответственно, смогут избежать чрезмерного трения и перегрева.

      Варианты правильного и неправильного монтажа насоса отопления

      Варианты правильного и неправильного монтажа насоса отопления

      Второй момент, который следует учитывать, устанавливая рециркуляционный насос для отопления, – это направление потока теплоносителя в трубопроводе. На корпусе любого циркуляционного насоса есть стрелка, которая указывает, в каком направлении через такое устройство должен двигаться теплоноситель. Выполнить монтаж, используя такую подсказку от производителей, несложно: смотрим, в каком направлении двигается поток теплоносителя в трубопроводе, обращаем внимание на направление стрелки на корпусе насоса и устанавливаем его в правильном положении. Следует иметь в виду, что неправильные действия по установке насоса на отопительный контур могут привести не только к некорректной работе такого устройства, но и к его быстрому выходу из строя.

      При выборе циркуляционного насоса для оснащения своей системы отопления имейте в виду, что некоторые модели таких устройств могут устанавливаться как в горизонтальном, так и в вертикальном положении. При этом в последнем случае насос может терять до 30% напора, который формируется в нагнетательной магистрали.

      Подключение устройства к сети электропитания

      При подключении насоса к электросети, для чего необходимо использовать три провода (фазный, нулевой и провод заземления), лучше воспользоваться индивидуальной линией, оснащенной автоматом защиты.

      Схема подключения циркуляционного насоса к электросети

      Схема подключения циркуляционного насоса к электросети

      Само подключение циркуляционного насоса выполняется при помощи стандартной трехконтактной вилки и розетки или посредством клеммной колодки. Клеммы насоса, к которым необходимо подсоединить обратный конец электрического кабеля, находятся под пластиковой крышкой на корпусе устройства. Как правило, каждая из таких клемм имеет обозначение, что позволяет без особых сложностей разобраться в том, какой провод подключать к конкретной клемме.

      голоса
      Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
