Какие бывают водяные насосы для отопления

Какие бывают водяные насосы для отопления

Естественные перепады давления не всегда обеспечивают требуемый напор теплоносителя в отопительных системах с одним или несколькими контурами. Получить его поможет водяной насос для отопления, встраиваемый непосредственно в котельное оборудование. Перед его использованием важно разобраться с устройством и техническими характеристиками агрегатов, а также понять основные критерии выбора нужного образца.

Назначение и устройство

Водяные насосы для отопления частного дома встраиваются в контуры с целью создания давления, достаточного для циркуляции теплоносителя. Они содержат в своем составе следующие элементы:

  • корпус с размещенной в нем рабочей камерой;
  • электродвигатель с крыльчаткой;
  • механизм стравливания воздуха;
  • распределительную (клеммную) коробку со схемой подключения.

Последний из этих элементов включает дополнительное электромеханическое оборудование, предназначенное для управления режимом работы электродвигателя.

Простота конструкции насосных агрегатов гарантирует их надежную работу в течение всего заявленного производителем срока эксплуатации (примерно 5-10 лет).

Виды водяных насосов

Современные циркуляционные насосы для отопительных котлов в соответствии со своими конструктивными особенностями подразделяются на «сухие» и «мокрые» модели. Их отличия проявляются в характере взаимодействия приводных элементов с теплоносителем.

Агрегаты с сухим ротором

В конструкции циркуляционных насосов этого типа не предусматривается непосредственный контакт теплоносителя с ротором двигателя. Его рабочая часть отделена от подвижных элементов кольцами особой конструкции. Последние изготавливаются на основе следующих материалов:

  • графит или керамика;
  • карбид вольфрама;
  • классическая нержавейка;
  • оксид алюминия.

Принцип работы насоса заключается во вращении лопастей в среде теплоносителя. При этом отверстие для поступления воды расположено по центру рабочей камеры. Система отводящих ее каналов размещена в периферийной зоне. Благодаря такому устройству рабочая зона связана с двигателем только через уплотнение вала, что позволяет при необходимости заменять электропривод без полной разборки.

К преимуществам насосного оборудования сухого типа относят:

  • высокий КПД, достигающий 70-80%;
  • минимальная вероятность гидравлического удара в момент запуска;
  • допустимость вертикальной установки двигателя;
  • возможность перекачивать значительные объемы жидкости (за счет большой мощности).

Из-за ряда недостатков агрегаты сухого типа используются преимущественно в промышленности и в системах обогрева административных зданий. В жилых зданиях применение ограничено. Негативные стороны:

  • высокий уровень шумности;
  • необходимость в частой замене уплотнительных колец;
  • возможность вытекания теплоносителя при нарушении герметичности камеры;
  • необходимость в охлаждении электродвигателя.

Из-за значительных габаритов и массы насосы сухого типа либо устанавливаются прямо на пол либо подвешиваются на специальных кронштейнах.

Насосы с ротором мокрого типа

Насос системы отопления с мокрым ротором по принципу своего действия схож с описанной выше моделью с одним отличием: вал мотора контактирует с теплоносителем, который одновременно используется для охлаждения двигателя. Такие приборы не способны работать без дополнительной смазки, в отсутствие которой они перегреваются и приходят в негодность. Поскольку все элементы насоса представляют собой монолитный узел, его ремонт в случае выхода из строя физически невозможен. Изделие в этом случае целиком заменяется новым.

К преимуществам агрегатов с мокрым ротором относят:

  • бесшумность;
  • компактные размеры;
  • малое энергопотребление (не более 30-50 Ватт);
  • возможность работы без обслуживания;
  • низкая стоимость и простота установки.

Недостатками насосов с мокрым ротором считаются ограниченная мощность, невозможность устранения неисправности мотора и сравнительно малый КПД (40-60%). К минусам причисляется допустимость установки агрегата только в строго горизонтальном положении.

Преимущества и недостатки насосов

Раньше отопительные системы различного класса, как правило, не имели в своем составе водяного насоса. Теплоноситель перемещался по трубам самотеком, непрерывность циркуляции обеспечивалась перепадом давлений в различных точках контура. Системы с естественной циркуляцией до сих пор применяются при отоплении частных домов, хотя и встречаются значительно реже.

К достоинствам насосных систем с принудительной циркуляцией относят:

  • снижение нагрузки на оборудование за счет уменьшения разницы температурных показателей во входном и выходном патрубках;
  • равномерность распределения потоков тепла;
  • возможность регулировки температуры теплоносителя;
  • быстрый нагрев при пуске холодного котла.

К этому следует добавить возможность встраивания насоса в систему, управляющую работой агрегата. Несмотря на все перечисленные преимущества, циркуляционные устройства не лишены недостатков, проявляющихся в зависимости от электропитания и высокой стоимости.

Особенности маркировки водяных насосов

Единых требований к маркировке насосов этого класса не существует. Производители сами выбирают набор технических параметров, указываемых на шильдике устройства, который закреплен на корпусе. На нем отображаются следующие сведения:

  • фиксированное направление перемещения теплоносителя;
  • типоразмер (диаметр) стыкуемых труб;
  • максимальное давление и температура;
  • производитель изделия и его модель;
  • степень защиты и характеристики электросети.
Читайте так же:
Техника безопасности при обслуживании дизельных установок

Иногда производитель указывает дополнительные сведения – символы, соответствующие техническим регламентам, например.

Правила выбора водяных насосов для отопления

Правильно выбрать насос для систем отопления удается только после внимательного изучения его технических характеристик:

  • КПД или отношение потерянной в насосе электроэнергии к полезной работе по перемещению теплоносителя;
  • величина напора жидкости, характеризующая разницу давлений между входными и выходными отверстиями;
  • максимальный объем теплоносителя в системе, прокачиваемый через рабочую камеру при минимальном сопротивлении контура (подача);
  • потребляемая устройством мощность в киловаттах;
  • номинальный диаметр труб присоединяемого оборудования.

Грамотно подобрать насос – выбрать оборудование именно для отопительной системы, температура носителя в которой не превышает 130-150 °C. Также внимание обращается на максимальное давление (PN) в рабочем контуре при 20°C и срок, на который дается гарантия производителя. Обычно этой информации достаточно, чтобы убедиться в соответствии характеристик насоса параметрам монтируемой отопительной системы.

Мощность прибора

Этот параметр зависит от тепловой мощности котельного оборудования, в которое предполагается устанавливать насос. Последняя рассчитывается исходя из практических показателей, достаточных для обогрева площади помещения в 100 кв. метров, например. Чем больше тепла необходимо получить от отопительной системы, тем мощнее должен быть насос, обеспечивающий перекачку требуемых объемом.

При выборе этот параметр берется с небольшим запасом, гарантирующим получение нужной тепловой отдачи. Не следует экономить и пытаться в точности соблюсти просчитанное соотношение мощностей насоса и оборудования. В дальнейшем это может привести к гораздо большим издержкам. Также не рекомендуется покупать изделие с большим запасом по мощности, что неизбежно приводит к перерасходу электроэнергии.

Дополнительный функционал

Перед тем как приобрести подходящий для котельного оборудования насосный агрегат, следует убедиться в наличии в нем следующих дополнительных опций:

  • возможность функционирования с фиксированной скоростью вращения приводного вала;
  • допустимость работать в нескольких режимах (обычно – три скорости);
  • наличие модуля электронного управления.

Указанные возможности позволяют более гибко подходить к использованию насосного оборудования в любой отопительной сети. Кроме того, они позволяют работать в экономичных режимах, существенно повышающих показатели энергосбережения.

Монтаж водяного насоса

Самый распространенный способ монтажа водяного насоса – включение его в перемычку между прямой веткой и обраткой (в байпас). Такой подход позволяет получить следующие преимущества:

  • удобство демонтажа или временного отключения агрегата от сети при возникновении проблем с электропитанием, например;
  • возможность вынести насос за пределы отопительного контура;
  • исключение режима холостого хода;
  • допустимость тонкой настройки всей системы.

Для монтажа потребуется стандартный инструментальный набор, включающий рожковые и разводные ключи, плоскогубцы, а также паклю или льняную нить и герметик.

Гайки типа «американка», как правило, поставляются в комплекте с насосом, однако переходники (сгоны) и вентили придется подготовить самостоятельно.

  1. Собираются три рабочих узла с вентилями.
  2. Два из них монтируются по сторонам насоса, а третий устанавливается на заранее отмеренном участке прямой трубы.
  3. Перед встраиванием в байпас подготавливается насосная петля, гайки в которой пока не затягиваются.
  4. Намечаются места встраивания узлов в трубу, после чего профессиональный сварщик проводит все необходимые сварочные операции.
  5. Нижняя часть петли монтируется на обратке, а затем подтягиваются все гайки.

На завершающей стадии работ насос подключается к электропитанию.

Водяные циркуляционные насосы для отопления – разновидности и особенности установки

Повысить эффективность автономных систем обогрева загородных домов и дач позволяет насос водяной для отопления. В автономных системах отопления, оснащенных такими насосами, теплоноситель движется с определенной скоростью. Что не менее важно, такое движение происходит в непрерывном режиме. Кроме того, с помощью насосов водяных для отопления внутри труб и радиаторов создается ровное давление. Циркуляционные насосы одинаково успешно используются как для водяного отопления, так и для установки на трубопроводах, обеспечивающих горячее водоснабжение дома (ГВС).

Циркуляционный насос в системе отопления

Циркуляционный насос в системе отопления

Назначение и преимущества

Отопление, как известно, возможно и без водяного насоса – за счет естественной циркуляции жидкости, переносящей тепловую энергию. Между тем многие собственники загородных домов и дач оснащают свои жилые строения системами отопления с принудительной циркуляцией теплоносителя, для обеспечения которой и используется циркуляционный насос. Для того чтобы понять причины такого выбора, следует разобраться в достоинствах и недостатках отопления с естественной и принудительной вентиляцией.

Читайте так же:
Техника безопасности при установке умывальников

Системы отопления с естественной циркуляцией теплоносителя

Если говорить о достоинствах отопления с естественной циркуляцией теплоносителя, то их не так много, и наиболее значимыми из них являются:

  • полная энергонезависимость;
  • отсутствие сложностей в обвязке самого котла.

Схема системы отопления с естественной циркуляцией теплоносителя

Схема системы отопления с естественной циркуляцией теплоносителя

Между тем недостатков достаточно много.

  • Для монтажа используются трубы разного диаметра, даже достаточно большого, что приводит не только к удорожанию проекта, но и к трудностям при его реализации.
  • Теплоноситель перемещается с достаточно низкой скоростью, отсюда значительные энергетические потери, неравномерное распределение тепла и, соответственно, снижение общего КПД.
  • Невозможно передать тепловую энергию на значительные расстояния (высоты).
  • В системе отопления с естественной циркуляцией практически невозможно выполнить точные регулировки и оптимизировать распределение тепла по помещениям дома.

Системы отопления c циркуляционным насосом

Из недостатков систем отопления, в состав которых включен насос для циркуляции воды, можно выделить только один значимый, который состоит в том, что при отсутствии электричества они перестают функционировать. Между тем решается данная проблема очень легко. Для этого надо:

  • сразу спроектировать систему отопления так, чтобы она могла функционировать в двух режимах: с принудительной и естественной циркуляцией теплоносителя (достаточно предусмотреть установку насосного узла на обратной трубе – перед входом в котел);
  • установить в своем доме бесперебойное питание, которое будет сохранять работоспособность системы отопления даже в тех случаях, когда в центральной сети электропитания отсутствует электрический ток.

Схема отопления с циркуляционным насосом

Преимущества использования водяного циркуляционного насоса при организации отопления заключаются в следующем.

  • Системы отопления с принудительной циркуляцией теплоносителя менее материалоемкие, для их обустройства трубопрокат большого диаметра может и не потребоваться, что не только удешевляет их, но и облегчает монтаж.
  • Если термоизоляция трубопровода с принудительной циркуляцией выполнена качественно, то с его помощью можно передавать тепловую энергию на значительные расстояния и высоты, что позволяет обогревать все этажи большого коттеджа, а также всех построек, расположенных на приусадебном участке.
  • Используя водяной насос для отопления, можно значительно увеличить КПД системы и тем самым снизить затраты на энергоресурсы (электроэнергию или топливо для работы котла).
  • При помощи водяных циркуляционных насосов можно выполнить зонирование системы отопления и реализовать в ней различные способы осуществления теплообмена, такие как радиаторы, теплые полы, конвекторы.
  • Используя водяной насос для отопления, вы можете подвергать регулировке как отдельные, так и все участки системы отопления дома. Это обеспечивает возможность создания особого температурного режима для каждого помещения.
  • Системы, на которых установлены водяные насосы для отопления, значительно проще в запуске, а также в техническом обслуживании и ремонте.

Циркуляционный насос повышает эффективность системы отопления и снижает потребление топлива

Циркуляционный насос повышает эффективность системы отопления и снижает потребление топлива

Виды и правила выбора

Все циркуляционные насосы вне зависимости от типа работают по следующему принципу.

  • Во внутренней камере такого устройства вращается лопастное колесо, которое также называется крыльчаткой.
  • Когда между двумя ближайшими лопастями крыльчатки, которые формируют стенки временной рабочей камеры, отсутствует жидкость, создается область разрежения воздуха, что и способствует поступлению в камеру теплоносителя при ее нахождении напротив всасывающей магистрали.
  • При дальнейшем вращении крыльчатки и временной рабочей камеры находящаяся в последней жидкость-теплоноситель под действием центробежной силы отбрасывается к стенкам внутренней камеры самого водяного насоса. Таким образом, во временной камере создается повышенное давление, которое и приводит к выталкиванию жидкости через нагнетательный патрубок.

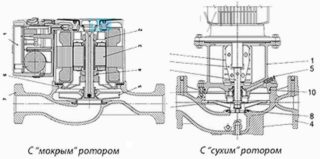

По своему конструктивному исполнению циркуляционные насосы делятся на две больших категории:

  • устройства с «мокрым» ротором;
  • насосы с «сухим» ротором.

Устройство циркуляционного насоса с мокрым ротором

Устройство циркуляционного насоса с мокрым ротором

Устройства первого типа, детали ротора которых находятся в постоянном контакте с перекачиваемой средой, отличаются компактными размерами и практически бесшумной работой. Между тем насосы с «мокрым» ротором, которые просто врезаются в трубопровод, характеризуются не слишком высоким КПД.

Циркуляционные насосы с «сухим» ротором более массивные и достаточно сильно шумят в процессе работы, но отличаются высоким КПД. Устанавливаются насосы данного типа, ротор которых изолирован от контакта с перекачиваемой средой, при помощи консольного крепления к стене.

Конструкция насоса с мокрым ротором

Конструкция насоса с мокрым ротором

Чтобы обеспечить высокую эффективность работы водяного насоса, необходимо при его выборе исходить из характеристик как самого оборудования, так и отопительных систем, на которых его планируется использовать. Параметрами, требующими особого внимания, являются производительность насоса и величина создаваемого им напора.

  • Производительность характеризует количество жидкости, которое устройство способно перекачать в единицу времени. Измеряется данный параметр в м 3 /час. Останавливать свой выбор желательно на водяных циркуляционных насосах, которые в состоянии за час перекачать весь объем воды в системе три раза.
  • Единицы измерения напора, создаваемого водяным насосом, – метры или дециметры водяного столба.
Читайте так же:
Сантехнические работы по установке системы отопления

Таблица 1. Усредненные параметры выбора насоса. Можно использовать в качестве ориентира при выборе нужной модели

Таблица 1. Усредненные параметры выбора насоса. Можно использовать в качестве ориентира при выборе нужной модели

Для отопительных систем большой протяженности следует приобретать и более мощные водяные насосы, которые обеспечат быстрое наполнение труб и эффективную циркуляцию теплоносителя.

Выбирая циркуляционный насос по мощности, необходимо предварительно рассчитать суммарное сопротивление всех гидравлических узлов и ориентироваться на полученное значение. Поперечное сечение входного и выходного патрубков водяного насоса для отопления также имеет значение: его размер должен быть на одно деление меньше, чем диаметр труб, из которых состоит отопительная система.

Как правильно выполнить установку циркуляционного насоса

От того, насколько правильно выполнена установка циркуляционного водяного насоса, в значительной степени зависит эффективность работы не только самого устройства, но и системы отопления в целом.

Как установить водяной насос для системы отопления

Очень многие знают о том, что теплоноситель движется по отопительным магистралям только благодаря разнице температур, ввиду того, что горячей воде свойственно стремиться вверх, а холодной — вниз. Практика показывает, что наибольшая эффективность таких систем была выявлена в одноэтажных домах, касательно же двухэтажных домов с разветвленной системой отопления, необходимо использование водяного насоса. Основной отопительной проблемой загородных домов является неравномерное распределение тепла в системе.

  • Как выбрать циркуляционный насос для отопления
  • Как выбрать байпас для системы отопления

Водяной насос в разрезе…

Устанавливаем водяной насос для системы отопления

Способы решение проблемы

  • Модернизация системы путем врезки насоса;
  • Увеличение диаметра отопительного трубопровода.
  • С учетом всех плюсов и минусов обоих способов можно сделать вывод, что первый способ будет наиболее оптимальным, тем более, ввиду его доступной стоимости.

Преимущества теплового насоса

  • Выравнивание температурного режима;
  • Увеличение спектра действия магистрали отопления;
  • Минимизация рисков образования воздушных пробок;
  • Подача воды во всей системе будет осуществляться с одинаковой силой, вне зависимости от того широкие или узкие участки;
  • Использование насоса дает значительное увеличение КПД;
  • Надежность и безопасность, как насоса, так и самой системы в целом;
  • Быстрый прогрев помещения.

Минусы

  • Увеличение расходов на электроэнергию, и чем выше мощность теплового насоса, тем эти расходы будут больше;
  • Появляются расходы на выполнение монтажных работ насоса, правда их можно убрать и выполнить монтаж самостоятельно;
  • Также нужно будет купить дополнительное приборы, к ним относятся фильтры, краны, байпас, ввиду высокой стоимости, все это значительно повлияет на окончательную стоимость;
  • Зависимость от электричества, правда, при покупке дизельного или бензинового генератора эту проблему удастся решить. Также можно часть системы сделать под уклоном, и вода в ней будет циркулировать естественным путем.

Выбираем водяной насос

Устанавливаем водяной насос для системы отопления

  • Прежде всего, перед тем, как вы отправитесь в магазин вам нужно будет выполнить точный расчет тепловой энергии, необходимой для обогрева здания. Для этих целей нужно будет воспользоваться услугами специалистов специализированных компаний;
  • Как вариант вы можете взять за основу один из типовых проектов, благодаря которому можно рассчитать значение теплового насоса:
  • Если в доме есть несколько квартир или комнат, нужная мощность оборудования будет составлять всего 100 ватт на кв. м помещения;
  • Если же это многоквартирный дом, это значение будет равняться 75 ваттам;
  • Если же на объекте недостаточная тепловая изоляция, мощность в любом случае увеличивается;
  • В здании от трех этажей и выше, при минусовой температуре порядка -25 градусов для отопления 1 кв.м площади нужно будет 97 ватт энергии, при -30 градусах, все 100 ватт.

Виды циркуляционных насосов

Устанавливаем водяной насос для системы отопления

  • Сухого типа, подразумевают, что прямого контакта теплоносителя с ротором не происходит;
  • Мокрого типа. Часть насоса находится в теплоносителе, чаще всего в воде.

Для первого типа характерна герметичная изоляция ротора. Как правило, их используют для отопления многоэтажных домов, промышленных зданий, супермаркетов и др. Недостатками этих насосов является высокий уровень шума при их работе, ввиду завихрения воздушных потоков, благодаря чему, в частных домах они используются крайне редко.

Насосы же мокрого типа, в противовес сухим насосам, используется для отопления частных домов очень часто. Чаще всего, корпус таких насосов выполнен из бронзы или латуни. Внутренняя же его часть выполнена из керамики и «нержавейки». Также на теплоноситель здесь возлагается функция смазки, что значительно увеличивает срок эксплуатации оборудования.

Читайте так же:
Установка пластиковые окна система налогообложения

Стоимость водяного насоса для отопления

На сегодняшний день, цена на данное оборудование может варьироваться в пределах от 1500 до 6000 рублей, однако внимание следует обращать, прежде всего, на качество, поскольку это совсем не тот случай, когда нужно экономить.

Как установить насос самостоятельно

Лучше будет, если вы купите оборудование со съемными резьбами, поскольку при их отсутствии, вы должны будете сами покупать переходники. Также нужно будет купить фильтр глубокой очистки и клапан обратной тяги. Кроме того, вам придется запастись набором ключей размером от 22 до 36. Использовать запорную арматуру с нужными размерами (куском трубы – это будет байпас, диаметр которого должен соответствовать диаметру стояка).

Выбор места для врезки

  • Удобство дальнейшего технического обслуживания;
  • Мокрое оборудование можно устанавливать, как на обратке, как это было некоторое время назад, так и на подающем направлении;
  • Для максимального увеличения в системе давления, водяной насос должен монтироваться очень близко в расширительному баку;
  • Ели у вас используется «теплый пол», во избежание возникновения воздушных пробок насос следует устанавливать на подачу.

Перед установкой водяного насоса необходимо промыть систему и заменить теплоноситель…

Устанавливаем водяной насос для системы отопления

Подключение других приборов

  • Все соединения на резьбе тщательно заделываются герметиком и резиновыми прокладками;
  • С обеих сторон насоса монтируются шаровые краны. Это нужно для очень быстрого демонтажа оборудования при надобности;
  • Для монтажа мокрых насосов следует выбирать только горизонтальное положение, поскольку при неполном погружении двигателя в воду возможны различные повреждения рабочей поверхности;
  • Для того чтобы в устройство не попали примеси, которые так или иначе присутствуют с любом теплоносителе, перед ним врезается фильтр;
  • Выполнение монтажных работ должно проходить по направлению указанному стрелкой на насосе. Эта стрелка показывает направление движения горячего теплоносителя;
  • На верхней части баспайса устанавливают воздушный клапан для дальнейшего удаления воздуха из системы;
  • Подключение насоса выполняется только к заземленным розеткам.

Как выполнить монтаж насоса самостоятельно

  • Если вы собрались врезать насос с систему, которая ранее эксплуатировалась, прежде всего, нужно слить с нее остатки теплоносителя. В случае же, когда эта эксплуатация проводилась в течение нескольких лет, процедуру промывки нужно провести несколько раз;
  • Врезка самого насоса и установка запорной арматуры;
  • Заполнение системы теплоносителем;
  • Далее нужно будет открыть центральный винт, который расположен, как правило, на верхней части крышки насоса. Это необходимо сделать для того, чтобы из системы удалить весь лишний накопившийся воздух. После того, как вода начнет течь, вентиль следует перекрыть.

Важно. В случае, когда вы используете насос с ручным управлением, перед каждым запуском системы вам придется удалять с нее воздух таким образом: вы открыли вентиль и включили на несколько минут устройство, после чего опять удаляете воздух. Не желательно включать насос до полного удаления из системы воздуха и полного ее заполнения теплоносителем. Это позволит вам продлить срок службы оборудования. Правда можно купить и автоматический насос.

Для чего предназначен водяной насос в отоплении дома?

Водяной насос для отопления дома

Водяной насос для системы отопления дома продлевает срок службы самого котла.

Постоянное совершенствование строения отопительной системы и ее конструкционных элементов позволяет повысить ее производительность, снизить потребление энергоносителя и поднять на порядок уровень комфорта в доме. Так, повысить и эффективность, и функциональность системы отопления в помещении помогают водяные, циркуляционные насосы.

Их задача простая – насосы принудительно заставляют теплоноситель двигаться по трубам отопления. В результате подогретый теплоноситель от котла быстрее попадает в нагревательные элементы (радиаторы, батареи) по всему дому, поэтому и помещение быстрее прогревается.

Присутствие циркуляционного насоса продлевает срок службы самого котла, особенно если он в своем строении имеет чугунный теплообменник. Как известно чугун от перепада температур растрескивается. Перепад температур в системе отопления может возникнуть тогда, когда полностью остывший теплоноситель возвращается из контура системы отопления дома обратно в котел для последующего подогрева. Таким образом, температура внутренней поверхности чугунного теплообменника ниже, по сравнению с наружной его частью, которая контактирует с пламенем горелки. В этот момент и возникает перепад температур в теплообменнике, в результате чего последний растрескивается.

Важно! Циркуляционный насос не дает теплоносителю сильно остыть, то есть вода из труб системы отопления в котел возвращается слегка подогретой. И это не приводит к резким перепадам температур в самом теплообменнике, поэтому он не трескается.

Однако главным вопросом остается подбор циркуляционного насоса. В противном случае аппарат будет работать на износ и не обеспечивать нужный уровень циркуляции воды, или наоборот, чрезмерно «выполнять свою работу», в результате чего в трубах может скапливаться воздух и они будут плохо греть.

Что такое циркуляционные насосы для горячей воды в системе отопления дома?

Насос для отопления горячей воды

Водяной насос не дает теплоносителю сильно остыть, поэтому теплообменник не трескается.

Данное оборудование является желаемым элементом автономной системы отопления с принудительной циркуляции. Специалисты советуют устанавливать его в домах малой площади и настаивают на его присутствия при обогреве больших зданий.

Насос представляет собой устройство компактного размера с металлическим корпусом. Конструкционным материалом в данном случае выступают алюминий, чугун, нержавеющая сталь, даже бронза. К корпусу установки, внутренней ее части прикрепляется ротор, а к нему – крыльчатка. Ротор вращается за счет системы подшипников. Вся комбинация приводится в движение посредством электродвигателя.

Горячая вода, попадая на лопасти крыльчатки, передается последними дальше по трубе, тем самым и повышается эффективность работы всей обогревательной конструкции.

Важно! Для эффективного перемещения горячей воды, насос должен устанавливаться вертикально, в противном случае он теряет до 30% своей производительности.

Классификация насосов для горячей воды в системе отопления дома

Согласно строению, циркуляционный насос может быть либо с мокрым, либо с сухим ротором:

  1. у водяных насосов для отопления с мокрым ротором подвижные детали механизма контактируют с теплоносителей в трубах системы отопления дома. Таким образом, смазываются все конструкционные элементы ротора и подшипники, они охлаждаются. Преимущества такой остановки очевидны: низкий уровень шума в ходе эксплуатации, длительный срок использования без сервисного обслуживания, простота строения и небольшая цена ремонта. Насосы с «мокрым» ротором мало потребляют электроэнергии. Но здесь присутствуют и недостатки: низкий уровень КПД (до 50%). Именно поэтому данную установку используют только для автономного отопления малогабаритного дома;
  2. водяные насосы с «сухим» ротором, наоборот, отличаются высоким КПД, потому они встречаются в трудах для обогрева зданий больших площадей. Здесь ротор не контактирует с водой, поэтому детали установки нуждаются в частом сервисном обслуживании и смазке. Данная установка издает много шума в ходе работы, поэтому монтируется в отдельном помещении с хорошим уровнем звукоизоляции.

Как правильно выбрать установку для перемещения горячей воды по трубам отопления?

В первую очередь нужно исходить из гидравлических параметров системы обогрева каждого конкретного дома. Покупая водные насосы, выбор оборудования осуществляют по следующему ряду характеристик, которые указываются в паспорте продукта:

Насос водяной для отопления

Покупая водяной насос стоит обратить внимание на его паспорт.

  • производительность – максимальное значение до 10 м. куб в час;
  • напор – это способность устройства преодолеть гидравлическое сопротивление системы;
  • максимальная температура, при которой водяные насосы могут функционировать. Предел – 110°C;
  • максимальное давление, при которой нанос горячей воды еще будет работать – 10 бар.

Производительность насоса для дома определяется по следующей формуле:

G = Q/(1,16xDT), кг/ч

  • G – искомая величина, кг/ч;
  • Q – потребности в тепле каждого конкретного дома;
  • 1,16 – удельная теплоемкость воды;
  • DT – разница температур жидкости в подающем контуре и обратке.

Кроме производительности, аппарат должен создавать определенное давление в системе (напор). Давления должно быть достаточно для перемещения воды. Если обогревательная конструкция для дома проектируется с нуля, то требуемый напор можно рассчитать по формуле. Для уже использующихся систем данные расчеты не проводятся.

Напор циркуляционного насоса:

H = (RxL+Z)/pxg

  • H – искомая величина, м;
  • R – сопротивление ровной трубы, Па/м;
  • L – длина трубы;
  • Z – сопротивление конструкционных частей – арматуры и фитингов, Па;
  • р – плотность теплоносителя, кг/м. куб;
  • g – ускорение свободного падения.

Осуществив правильный и грамотный подбор циркуляционного насоса под параметры системы отопления, человек надолго обеспечивает себя приятным температурным режимом в доме. Кроме этого само оборудование не будет работать на износ, поэтому и прослужит не один десяток лет.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
